超聲波液位計安裝需要注意的問題

2019-06-13

　　【計為儀表國家級高新技術企業】超聲波液位計由微處理器進行控制、運作，并監測具體液位情況。超聲波脈沖通過傳感器發出，聲波到達液面形成反射使傳感器接收聲波，進而形成電信號，而電信號則是由壓電晶體或者磁致伸縮器件轉換形成，在這一過程中液位的距離就可以根據聲波的發送和接收所經時間進行計算。作為一種先進的液位測量?jī)x表，超聲波液位計在監測液位變化方面給眾多企業都帶來了極大便利。那么，超聲波液位計在安裝過程中是否也同樣便利呢？在安裝超聲波液位計的過程中，是否有需要注意的問題呢？一般地，超聲波液位計在安裝時需要注意以下原則和問題。
　　一、超聲波液位計安裝原則

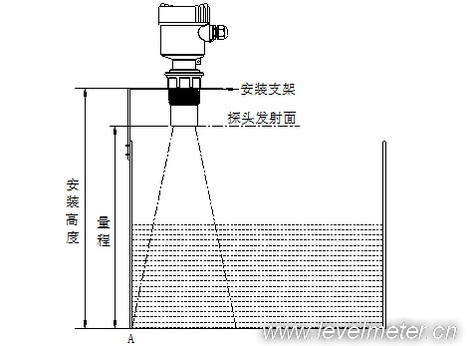

　　1．安裝時，應根據液位計的量程安裝。注意探頭的發射位置到最低液位的距離，不得大于超聲波液位計所能測量的整個范圍。
　　2．安裝時，應注意液位計所具有的盲區。根據盲區的范圍決定最高液面與探頭發射位置間的距離，通常是要大于盲區范圍的。

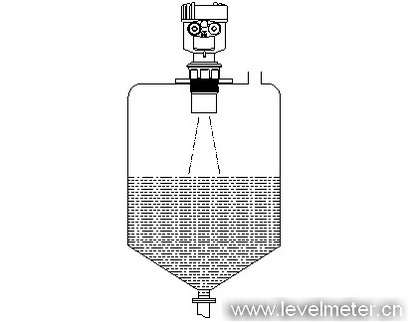

　　3．安裝時，要注意使探頭發射的位置與所測量液體表面保持平行，以保證聲波垂直發射到被測液體表面，進而保證最大能量的返回和測量的精度。
　　二、超聲波液位計安裝注意事項

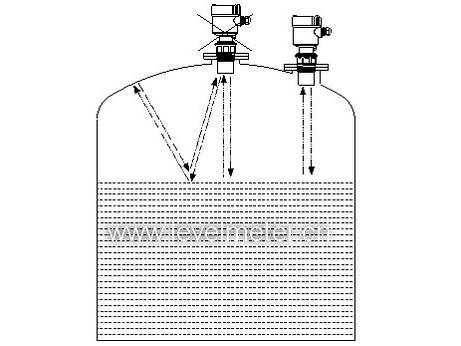

　　1．而在傳感器發射脈沖超聲波時，都具有一定的發射角，因此從傳感器下沿到被測介質表面之間與其發射超聲波波束的區域內應盡量清除障礙物，并于安裝時盡可能避開罐內原有設施，如：人梯、限位開關、加熱設備、支架等等。
　　2．傳感器所發射的波束范圍內不可與加料料流相交。如果無法避免障礙物的干擾，則建議安裝時對超聲波液位計進行"虛假回波"設置。在這一點上，計為Uson系列超聲波液位計均采用特殊回波處理方式，能有效避免虛假回波，測量得出的數據準確可靠。

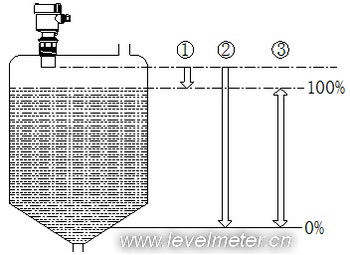

　　3．安裝超聲波液位計時注意最高料位不得進入儀表的測量盲區，且儀表距罐壁必須保持一定的距離，并盡可能使換能器的發射方向與液面垂直。計為Uson系列超聲波液位計測量范圍（工作范圍）和最大的測量間距如下圖所示（①為滿，②為空，即最大測量間距），③為測量范圍）。
