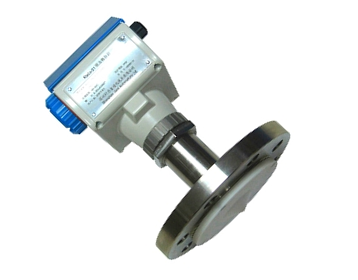

雷達液位計安裝須知

2019-06-22

　　【計為儀表專注物位測量】液位測量對于確定液位的準確位置，保障生產的順利運行有著重要作用。實踐中，液位測量的方法有很多種，像靜壓式、浮球式、重錘式、超聲波等幾種常用的液位測量儀表，根據測量介質和工況的不同，都有各自的特點和應用范圍。而雷達液位計應用范圍更廣，在槽罐中有攪拌、溫度高、蒸汽大、介質腐蝕性強、易結疤等惡劣情況下測量效果更好。為使雷達液位計更好地進行液位測量，需要注意以下幾點安裝須知。

雷達液位計安裝須知

　　1．安裝時要避開進料口，以免產生虛假反射。

　　2．盡量避免在發射角內有造成假反射的裝置。特別要避免在距離天線最近的1/3錐形發射區內有障礙裝置（因?yàn)檎系K裝置越近，虛假反射信號越強）。若實在避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器較容易地將虛假信號濾出。
　　3．當測量液態物料時，傳感器的軸線和介質表面保持垂直；當測量固態物料時，由于固體介質會有一個堆角，傳感器要傾斜一定的角度。
　　4．要避免在有很強渦流的地方安裝。在攪拌或很強的化學反應等工況下，建議釆用導波管或旁通管方式安裝。
　　5．不要將傳感器安裝在拱形罐的中心處（否則傳感器收到的虛假回波會增強），也不要將傳感器距離罐壁太近安裝，最佳安裝位置在容器半徑的1/2處。
　　6．若傳感器安裝在接管上，必須從接管將天線伸出來。喇叭口天線伸出接管至少10mm。棒式天線接管長度最大100或250mm。接管直徑最小250mm?？梢圆扇〖哟蠼庸苤睆降姆椒?，以減少由于接管產生的干擾回波。
　　7．關于導波管天線：為在管道中進行測量，導波管內壁一定要光滑，下面開口的導波管須達最低液位。由于雷達信號的極化，傳感器的類型牌要對準導波管開孔的軸線，只有在這個方向上，才能保證穩定可靠的測量。

TAGS : 雷達液位計
