側裝磁翻板液位計安裝注意事項
2019-11-06

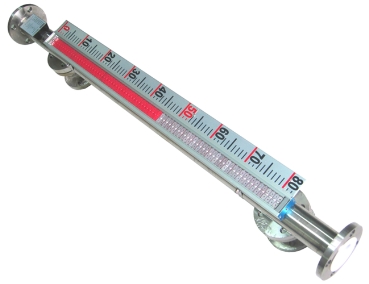

磁翻板液位計按安裝位置劃分，主要有側裝磁翻板液位計和頂裝磁翻板液位計，主要用于各種塔、罐、槽、球型容器和鍋爐等設備的液位檢測。由于側裝磁翻板液位計較為常用，為了幫助用戶更好地使用側裝磁翻板液位計，本文就側裝磁翻板液位計安裝注意事項介紹如下。
2．磁翻板液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如，同時，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗。
3．安裝磁翻板液位計，法蘭中心線垂直度<4‰，對超過一定長度（普通型＞3米、防腐型＞2米）的磁翻板液位計，需要考慮增加中間加固法蘭或耳攀作固定支撐。
4．打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）。
5．配套遠傳磁翻板液位計變送器與顯示儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
6．因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出小液位計主體管外。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
7．側裝磁翻板液位計在安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
2．磁翻板液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如，同時，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗。
3．安裝磁翻板液位計，法蘭中心線垂直度<4‰，對超過一定長度（普通型＞3米、防腐型＞2米）的磁翻板液位計，需要考慮增加中間加固法蘭或耳攀作固定支撐。
4．打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）。
5．配套遠傳磁翻板液位計變送器與顯示儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
6．因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出小液位計主體管外。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
7．側裝磁翻板液位計在安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
