磁翻板液位計的結構及特點

2020-02-20

　　磁翻板液位計是基于連通器和磁性耦合原理實時測量液位的。當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內液位的實際高度，從而實現液位的準確測量。由于磁翻板液位計簡單易用，顯示直觀，廣泛用于石油、化工、電力、輕工等工業領域。為幫助用戶更好地使用磁翻板液位計，本文就磁翻板液位計的結構及特點介紹如下。
　　一、磁翻板液位計的結構
　　為便于講解，下面結合計為磁翻板液位計的結構圖，就磁翻板液位計的主要結構分布介紹。

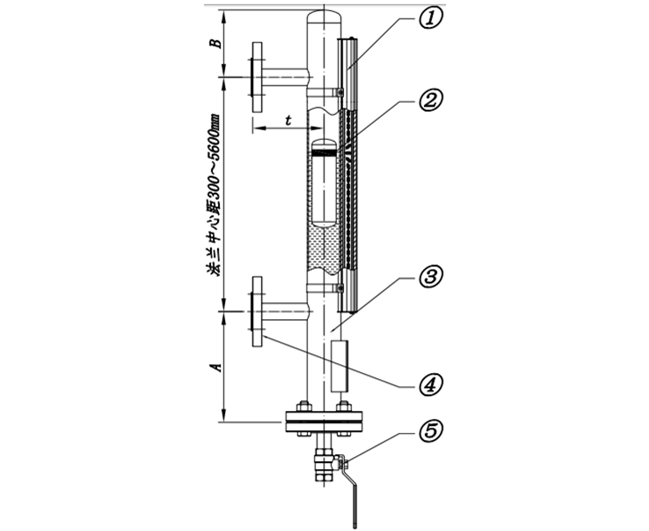

計為磁翻板液位計結構圖

　　從上圖可見，磁翻板液位計的主要組成結構分別為：①指示器、②磁浮子、③浮筒、④連接法蘭、⑤排污閥。
　　圖中①所示的指示器，又稱顯示面板。指示器在液位測量中主要起著就地顯示的作用，也非常方便遠距離實時觀察液位情況。為便于安裝，通常將指示器一般與浮筒捆綁在一起。
　　圖中②所示的磁浮子，位于浮筒里面，與被測液體直接接觸，并隨被測容器中的液位升降而升降。在測量酸堿性液體時，防腐型磁翻板液位計的磁浮子還需要外襯PTFE，以滿足測量腐蝕性較強液體的需要。
　　圖中③所示的浮筒，通過過程連接與被測容器連接在一起，從而形成連通器結構，實現對液位的測量。防腐型磁翻板液位計的浮筒通過內襯PTFE實現與被測容器連通從而進行測量。
　　圖中④所示的連接法蘭。過程連接法蘭是浮筒與被測容器之間的連接小管上的緊固件，根據不同的工況，連接法蘭有不同的壓力和直徑可供選擇。兩個連接法蘭之間的距離為磁翻板液位計的測量量程。此外，防腐型磁翻板液位計的過程連接法蘭還需要內襯，并與浮筒相匹配，以避免過程連接的法蘭接口處因銜接擠壓而造成的內襯破裂而導致的介質泄漏。
　　圖中⑤所示的排污閥是浮筒下面的配件，在清洗或調試磁翻板液位計時使用。
　　二、計為磁翻板液位計的特點
　　計為Flap-11系列磁翻板液位計的特點主要有以下幾點：
　　1．加寬設計的顯示面板。
　　經過特別加寬設計的顯示面板，使得磁翻板液位計的可視距離和可視角度較傳統磁翻板液位計大為增加，同時磁翻板液位計顯示面板上的的標尺刻度和數字也更加清晰醒目，便于查看液位。
　　2．通過本安隔爆雙重防爆認證。
　　與磁翻板液位計相配套的磁開關和干簧管遠傳變送器這兩種儀表，均已通過隔爆和本安雙重防爆認證，使得磁翻板液位計在具有爆炸性危險的場合下也能放心使用。
　　3．根據不同工況，有多種防護等級可選，且均超國家標準。
　　計為自動化采用獨特的顯示面板端蓋設計和玻璃封膠工藝，使得磁翻板液位計的整機防護等級最高達到IP66/IP67。為適應用戶不同工況的需求，目前計為磁翻板液位計的防護等級有IP65、IP66/IP67可選，均超過國標IP54的防護要求。
　　4．可測量液體密度最低達0.5g/cm3。
　　5．獨特內襯工藝，有效防止液體泄漏和腐蝕。
　　計為磁翻板液位計的浮筒與法蘭銜接處采用取得專利的獨特的內襯工藝，有效防止因擠壓破損導致的介質泄漏所引發的意外腐蝕損壞。
