音叉液位開關安裝和使用中的那些細節
2020-10-26
音叉液位開關是一款常見的液位測量儀表，該儀表主要用于容器、槽罐和各種管道的液位測量，在多用于水利、化工、環保、食品、醫藥等行業應用尤為普遍。盡管音叉液位開關具有測量精準、維護方便的優點，但如果不注意安裝和使用中的一些細節，安裝使用不當，也會影響其效用的發揮。為此，本文就以計為音叉液位開關為例，來談談音叉液位開關安裝和使用中的那些細節。
計為音叉液位開關目前共有兩個型號：分別為計為Ring-11音叉液位開關和Ring-21音叉液位開關。他們各有特點，也適合用于不同的應用環境。
其中，計為Ring-11音叉液位開關由于音叉長度僅有40mm，可測量介質密度低至0.5g/cm3，在容器、儲罐、槽罐和導管中鹽酸、硫酸、硝酸、堿液、糖漿、藥液和工業廢水等液位測量中應用較多。尤其適用于測量有泡沫、氣泡、粘稠液體以及振動干擾的復雜場合的液位。
而計為Ring-21緊湊型音叉液位開關則較為短小，總長僅160.5mm，最大直徑31.5mm，叉體長僅38mm，可測量介質密度低至0.7g/cm3，其小巧的外形使其測量小型容器和罐體周圍空間狹小場合的液位，也較多用于沒有防爆要求和溫度不高的容器、儲罐、槽罐中，測量有泡沫、氣泡、粘稠液體和有振動干擾的液位。
在安裝音叉液位開關前，為確保儀表在安裝后能夠正常使用應再次檢查確認所選儀表的過程壓力、過程溫度、介質的化學屬性等參數是否滿足現場的工況要求。
1．安裝方式
根據現場需要，音叉液位開關可以采取水平方式、垂直方式和傾斜方式，安裝在任何位置。但如果所測介質較為粘稠，應將儀表按照垂直方式安裝，以減少或避免掛料現象的出現。
2．安裝方向
在安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，以避免掛料或由于介質對叉體的阻力而產生的測量誤差，具體安裝方法如下圖所示：
音叉液位開關是基于懸臂梁的振動原理，采用音叉作為振動探頭，利用壓電器件實現振動的驅動與檢測的。從音叉液位開關的工作原理我們知道，叉體（探頭）是液位開關的關鍵組件，在確定音叉液位開關安裝位置時，如果將儀表安裝在入料口位置，儀表在物料的沖擊下易使測量出現誤差，也易致儀表損壞，所以應盡量避開入料口進行安裝。
盡管計為自動化研發生產的計為音叉液位開關性能優良，穩定可靠，深受用戶好評，但要使其效能得到最大程度的發揮，仍離不開對音叉液位開關的正確的安裝和使用。
計為音叉液位開關目前共有兩個型號：分別為計為Ring-11音叉液位開關和Ring-21音叉液位開關。他們各有特點，也適合用于不同的應用環境。
其中，計為Ring-11音叉液位開關由于音叉長度僅有40mm，可測量介質密度低至0.5g/cm3，在容器、儲罐、槽罐和導管中鹽酸、硫酸、硝酸、堿液、糖漿、藥液和工業廢水等液位測量中應用較多。尤其適用于測量有泡沫、氣泡、粘稠液體以及振動干擾的復雜場合的液位。
而計為Ring-21緊湊型音叉液位開關則較為短小，總長僅160.5mm，最大直徑31.5mm，叉體長僅38mm，可測量介質密度低至0.7g/cm3，其小巧的外形使其測量小型容器和罐體周圍空間狹小場合的液位，也較多用于沒有防爆要求和溫度不高的容器、儲罐、槽罐中，測量有泡沫、氣泡、粘稠液體和有振動干擾的液位。
在安裝音叉液位開關前，為確保儀表在安裝后能夠正常使用應再次檢查確認所選儀表的過程壓力、過程溫度、介質的化學屬性等參數是否滿足現場的工況要求。
1．安裝方式
根據現場需要，音叉液位開關可以采取水平方式、垂直方式和傾斜方式，安裝在任何位置。但如果所測介質較為粘稠，應將儀表按照垂直方式安裝，以減少或避免掛料現象的出現。
2．安裝方向

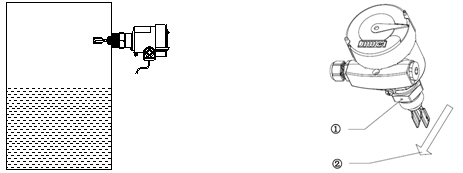

在安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，以避免掛料或由于介質對叉體的阻力而產生的測量誤差，具體安裝方法如下圖所示：
叉體面垂直安裝 介質流動方向
①紋連接的標志點?、诮橘|(zhì)流動方向

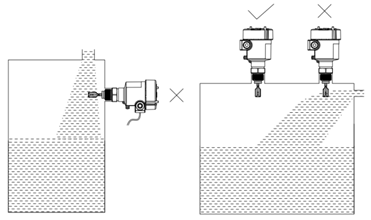

3．避開入料口安裝音叉液位開關是基于懸臂梁的振動原理，采用音叉作為振動探頭，利用壓電器件實現振動的驅動與檢測的。從音叉液位開關的工作原理我們知道，叉體（探頭）是液位開關的關鍵組件，在確定音叉液位開關安裝位置時，如果將儀表安裝在入料口位置，儀表在物料的沖擊下易使測量出現誤差，也易致儀表損壞，所以應盡量避開入料口進行安裝。

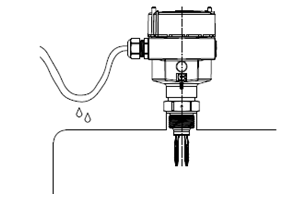

4．做好防潮措施
當儀表安裝在戶外或有潮氣的環境中，雨水、潮氣和冷凝水極易進入儀表，為防止水汽侵入，在接入電纜時，應按照如下圖所示的方法將電纜線彎曲并朝下引。
5．在壓力/真空環境安裝，應注意密封完好
如果需要將音叉液位開關安裝于過壓或欠壓甚至真空的容器或管道，在安裝之前一定要確認密封材料是否滿足現場過程溫度和過程壓力的要求，并保證過程連接處的密封完好性。盡管計為自動化研發生產的計為音叉液位開關性能優良，穩定可靠，深受用戶好評，但要使其效能得到最大程度的發揮，仍離不開對音叉液位開關的正確的安裝和使用。
