音叉料位開關的原理、結構和主要優勢

2020-12-15

　　計為Fork-11音叉料位開關是一種專用于固體料位測量的料位開關，其可測最低物料密度達0.008g/cm3，所以特別適合用于煤灰、塵灰、細砂、化工原料、面粉、鹽、谷粒、豆物等等超低密度粉末和細小顆粒的測量，在現代化工業生產中具有廣泛的適應性和極高的可靠性。
　　一、工作原理
　　計為Fork-11音叉料位開關的工作原理是探頭基于音叉式設計，采用壓電器件實現叉體的振動驅動與檢測的。當不接觸物料時，音叉在諧振頻率下產生自由振動；當音叉與被測物料接觸時，音叉的振動振幅明顯減小，壓電檢測器件的輸出信號幅度隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。該產品通過合理增加叉體面積，靈敏度得以極大提高，可測物料密度低至0.008g/cm3。
　　二、產品結構
　　計為Fork-11音叉料位開關的結構如下圖所示：

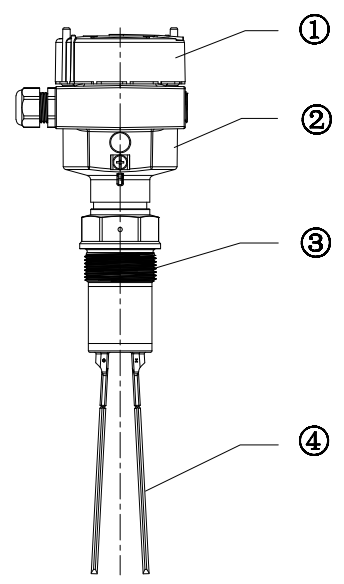

Fork-11整體結構圖

①外殼蓋?、趲щ娮硬考耐鈿ぁ、圻^程連接?、苷駝?dòng)叉體

　　從上圖可知，計為Fork-11音叉料位開關的產品結構主要由外殼蓋、帶電子部件的外殼、過程連接以及振動叉體等幾個部件構成。
　　三、產品優勢
　　計為Fork-11音叉料位開關之所以具有廣泛的適應性和極高的可靠性，是與計為Fork-11音叉料位開關所具有的以下特點分不開的：
　　1．采用合理的叉體面積設計，可測量密度低至0.008g/cm3的物料。
　　2．專用于粉末和細小顆粒等固體物料的測量，且能有效防止掛料。
　　3．采用耐高溫設計，過程溫度能夠耐受250℃的高溫，行業領先。
　　4．具有豐富的自診斷功能，能夠準確定位故障信息。
　　5．采用抗腐蝕性強的材料316L。
　　6．安裝簡單，免于維護。
