音叉液位開關的工作原理和特點

2017-05-19

　　音叉液位開關是物位控制開關中應用較為廣泛的一種。常用于LNG液化天然氣輸送管道的液位測量，化工香料生產中原料儲罐、槽罐、反應釜的液位監測，石油、原油、汽油、潤滑油儲罐的液位監控，以及泵保護系統中管道液位控制。既然有這么廣泛的應用，那么，音叉液位開關的工作原理是什么？它又有什么具體特點呢？本文就此給大家作一簡單介紹。

　　音叉液位開關采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。

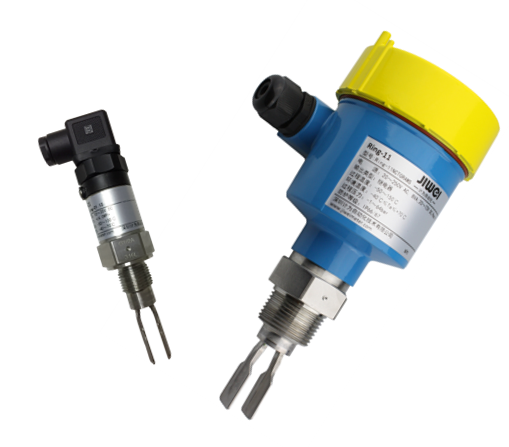

　　根據音叉液位開關的這一工作原理，深圳計為自動化技術有限公司自主研發出了Ring-11音叉液位開關與Ring-21緊湊型音叉液位開關，這兩種音叉液位開關具有顯著的特點和優點，在應用中具有極高的可靠性，質量媲美進口品牌。

　　一、Ring-11音叉液位開關的特點

　　1．應用范圍廣：Ring-11音叉液位開關的音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。
　　2．可測量介質密度低：基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量最介質密度低至0.5g/cm3，不僅適用于鹽酸、硫酸、硝酸、堿液、工業廢水、糖漿、藥液等液位測量，而且特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。
　　3．抗干擾能力強：免受于泡沫、氣泡、粘稠、振動以及液體特性的影響；
　　4．耐高溫設計：過程溫度可達250℃，行業領先；

　　5．可靠性高：基于檢測頻率變化的設計，具有超高的可靠性。

　　二、Ring-21緊湊型音叉液位開關的特點

　　Ring-21緊湊型音叉液位開關是專用于液位測量的經濟型限位控制開關。其具有以下特點和優點：

　　1．經濟實用：價格低廉，性價比高；
　　2．結構小巧輕便：總長160.5mm，最大直徑31.5mm，叉體長僅38mm；
　　3．可測量介質密度低：僅0.7g/cm3；
　　4．可靠性高：基于檢測頻率變化的設計，操作簡單，具有高可靠性；
　　5．適應性強：免受于泡沫、氣泡、粘稠、振動以及液體特性的影響；

　　6．應用廣泛：該產品適用于容器、儲罐、槽罐以及有泡沫、氣泡、粘稠液體以及有振動干擾的液位測量，特別適合管道、小型容器及罐體周圍狹小空間的液位測量。

（深圳計為自動化技術有限公司市場部2017年5月19日發布）
