音叉料位開關的尺寸圖

2018-04-13

　　音叉料位開關是工業生產中常見的儀器儀表，其主要作用是用來測量容器中物料的高低位置，由此使得后臺系統對該容器進行加料（進料）或者放料（出料）。音叉料位開關非常適用于測量粉末狀物體和細小顆粒物質，因此，其不僅常被應用在面粉、鹽、谷粒、豆物、煤灰、塵灰、細砂、化工原料等物料的測量，還可以應用于泡沫成型機、吸塑機料倉中測量低密度泡沫顆粒。
　　由于音叉料位開關的安裝方式需要對容器進行開孔處理，再用螺紋型或者法蘭型過程連接使其固定，并與容器完整銜接，因此選定音叉料位開關的過程連接大小十分重要。此外，由于不同的容器大小，如儲罐、槽罐、管道的大小、形狀各異，因此音叉料位開關的大小、長度也會被納入考慮范圍之內，以避免安裝時出現物料進料時與儀器接觸，使得叉體因物料的重力下降而損壞。
　　為保障各工廠現場安全、規范地作業，計為自動化提供Fork-11音叉液位開關的尺寸圖（包括螺紋型、法蘭型）供儀表工程師們參考。需注意的是，F(xiàn)ork-11還具有高溫型號，其過程溫度高達250℃，在長度上會比通用型長出15cm左右（如下圖圖組），因此安裝時需特別注意。

　　以下為Fork-11音叉料位開關的尺寸圖：

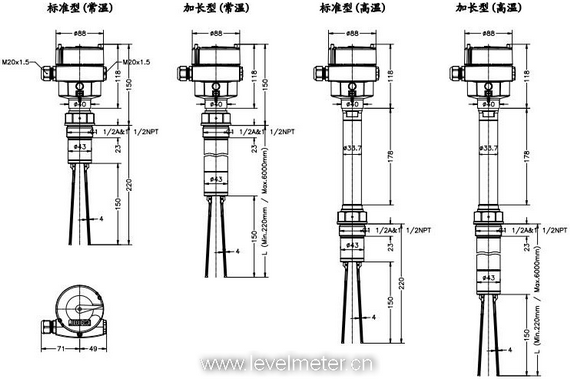

Fork-11音叉料位開關尺寸圖-螺紋連接

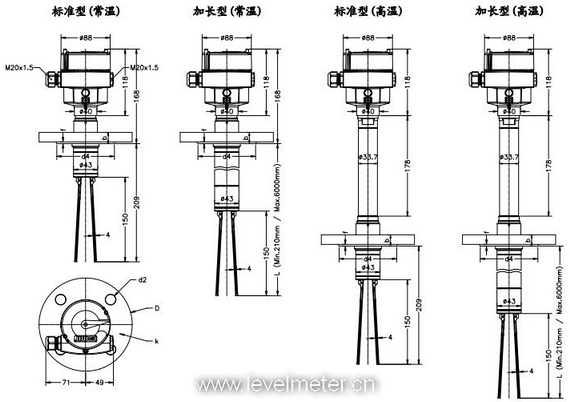

音叉料位開關的尺寸圖
