頂裝磁翻板液位計的工作原理

2018-05-24

　　磁翻板液位計一般安裝于桶槽外側或儲罐頂部，即磁翻板液位計有側裝和頂裝二種安裝方式，其作用是用來對桶槽內的液位高度進行監控與指示。無論采用上述哪種安裝方式，磁翻板液位計都可與干簧管遠傳變送器及磁開關捆綁，使液位計可以就地實時顯示液位，由此現場操作人員可遠距離實現對液位的控制。捆綁遠傳變送器和磁開關的磁翻板液位計又被稱為遠傳型磁翻板液位計。

　　頂裝磁翻板液位計的工作原理實際上與側裝式磁翻板液位計的工作原理別無二致。頂裝磁翻板液位計的顯示面板由磁性翻片組成，采用磁耦合原理驅動顯示面板內的翻片翻轉指示出液位。當液位升高，主測量管內的磁浮子也將隨液位上升，且翻片翻轉變色，使得外界依靠翻片顏色讀出液位的實時高度。此外，頂裝磁翻板液位計同樣適合用于高溫、高壓、耐腐蝕等惡劣工況，因此被廣泛應用于油庫、地下儲罐、槽等容器及食品、化工、化肥等行業中。有關頂裝磁翻板液位計的應用，請參見：計為耐腐蝕磁翻板液位計，過硬品質深得國豐鋼鐵信賴。

頂裝磁翻板液位計的工作原理

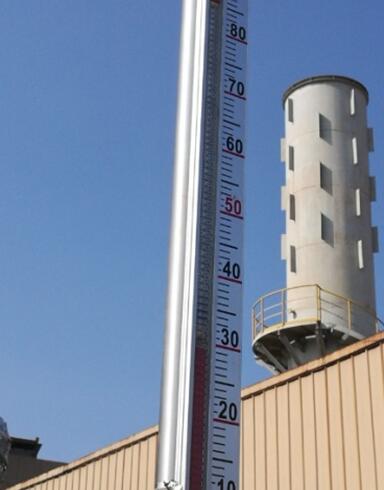

計為頂裝磁翻板液位計

　　頂裝磁翻板液位計一般由上下兩部分構成，主要包含浮筒部分、護筒部分、顯示器面板、遠傳變送器，以及上、下限報警器等。其中，上半部分為頂裝磁翻板液位計的主測量管，管外固定的顯示面板用于指示介質液位，由于這部分被安裝于容器的頂端位置，因此需要使用法蘭固定連接部位。下半部分則主要為護筒部分，護筒內浮子通過連桿與上半部分浮筒內的磁浮子連成一體，當液位變化時，浮子便帶動磁鋼在導筒內隨液位的變化而上下移動。
　　為確保安全，對于頂裝磁翻板液位計的安裝需特別注意以下幾點：
　　1．頂裝磁翻板液位計護筒和浮筒必須保持垂直狀態；
　　2．安裝時連桿不可彎曲，必須挺直插入；
　　3．安裝完畢后，需對顯示器的翻片用磁鋼加以引導，使零位以上的翻片顯示白色，零以下的翻片顯示紅色。

（深圳計為自動化技術有限公司市場部2018年5月24日發布）
