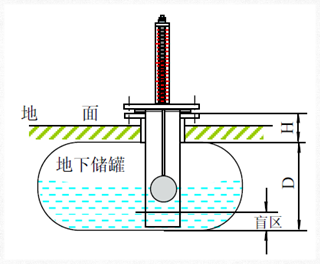

頂裝磁翻板液位計非常適合一些地下儲罐，或側面不方便安裝的容器的液位測量。它與側裝磁翻板液位計的不同之處，主要在于下端只有一個過程連接法蘭與被測量容器相連接，且浮子的結構也與側裝磁翻板液位計所用的浮子不同。頂裝的磁翻板液位計的浮子是通過連桿將上下浮子連成一個整體，下浮球隨著液位上下移動并通過連桿帶動上磁性浮子作上下移動，去驅動外面的磁翻片發生翻轉來指示液位；這就要求頂裝磁翻板液位計在安裝時，測量主體管要保持垂直，浮子連桿不能彎曲必須挺直插入；為防止浮子受到液體的沖擊發生左右擺動，在安裝時通常在磁翻板液位計的底部增加一護筒裝置，浮子在護筒內作上下移動，不得有卡阻現象；在安裝高度達到4～5米時，應在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境（如現場的振動，或被碰撞，遇到大風天氣等）下不受到損壞。磁翻板液位計安裝位置應避開加液口，防止磁翻板液位計護導管或浮球受到?jīng)_擊；安裝連接法蘭不易選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭不小于DN80為宜。
