標準型浮球液位計尺寸圖

2018-12-10

　　由于浮球液位計具有適應性強、不需調校、免于維護等優點，被廣泛應用于石化、輕工、環保、冶金、建材、化工、食品等行業的液位測量。
　　為了適應各種被測液體的不同化學屬性，一般地，浮球液位計分為標準型和耐酸堿型兩種類型。另外，根據不同的應用工況，浮球液位計的結構尺寸也有所不同，本文主要講述標準型浮球液位計結構尺寸。

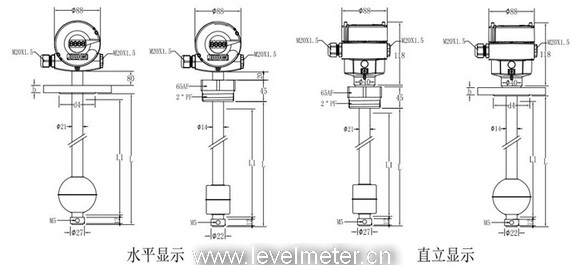

　如上圖所示，從左至右，標準型浮球液位計共有四種結構尺寸。
　　其中左一和左二為水平顯示，左三和左四為直立顯示。
　　上圖左一型號的過程連接為法蘭連接，其表頭距離法蘭為80mm，導桿尺寸為Φ21*2，浮球?yàn)榇笄颉?br /> 　　上圖左二型號的過程連接為螺紋連接，其表頭距離螺紋為20mm，導桿尺寸為Φ14*1，浮球?yàn)樾∏颉?br /> 　　上圖左三型號的過程連接為螺紋連接，其導桿尺寸為Φ21*2，浮球?yàn)樾∏?，用戶可以從上面看到具體的液位。
　　上圖左四型號的過程連接為法蘭連接，其導桿尺寸為Φ14*1，浮球?yàn)榇笄颉?

（深圳計為自動化技術有限公司市場部2018年12月10日發布）
