高頻脈沖雷達液位計安裝圖

2018-12-20

　　計為Rada-21高頻脈沖雷達液位計的發射頻率為25GHz，特別適用于小容器和較小導波管的測量。Rada-21高頻脈沖雷達液位計是一款精確度和精密度都極高的液位計，由于其波束能量較低，在工業頻率波段內都能夠正常工作，因此應用較為廣泛。為了確保Rada-21高頻脈沖雷達液位計達到最佳的測量效果，在安裝的過程中需注意一些安裝技巧以及事項。為方便儀表用戶安裝，本文結合高頻脈沖雷達液位計安裝圖談?wù)劯哳l脈沖雷達液位計的安裝及相關注意事項，供用戶參考。
　　在安裝前，需要注意，由于雷達液位計的結構與材質均為定制，使用時會暴露與指定的環境內，因此強烈建議儀表工作人員于安裝工作前閱覽一遍說明書或使用手冊，以及查看查看化學兼容手冊。另外，安裝需要由有資格的人員進行，并且要符合當?shù)胤ㄒ?guī)規定。
　　其次，雖然雷達液位計通常安裝于罐頂，但在安裝過程中仍然需要注意其安裝位置（請參考下圖）：
　　1．安裝位置需便于觀察液晶屏顯示和通過手操器編程；
　　2．安裝位置需選擇在符合外殼防護等級和結構材料的環境；

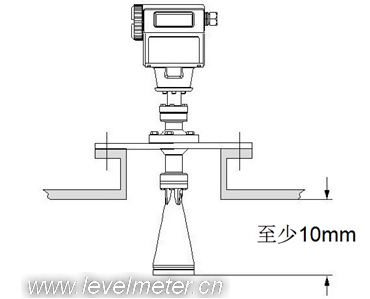

　　3．雷達液位計喇叭天線末端要保證伸進容器內至少10mm，避免接管末端的強反射；
　　4．如果需要，可以選擇天線延長100mm、200mm、500mm、1000mm。

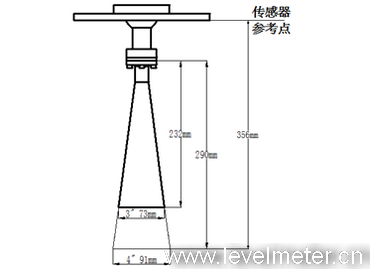

　　Rada-21高頻脈沖雷達液位計的喇叭天線的規格有3”(73mm外徑、232mm長度）和4”(91mm外徑、290mm長度），如下圖，在安裝時請?jiān)俅螜z查儀表的規格是否按需定制，且是否符合現場工況需求。

高頻脈沖雷達液位計安裝圖

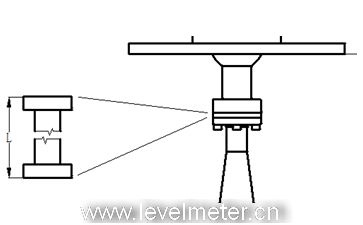

　　針對較長接管的應用條件，建議采用高頻脈沖雷達液位計天線的加長段L，如下圖所示，其長度可以選擇100mm、200mm、500mm、800mm、1000mm。此外，需要留意接管位置：
　　1．保證電磁波傳播路徑上沒有梯子，橫管或填充流等；
　　2．避免安裝在高而窄的容器的中心位置；
　　3．注意電磁波傳播路徑是否受到罐壁的干擾。

高頻脈沖雷達液位計安裝圖

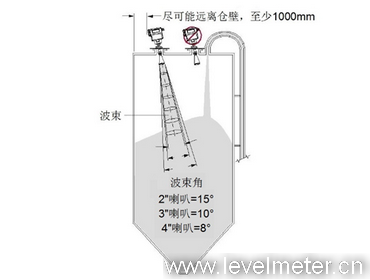

　　最后，安裝時需要留意高頻脈沖雷達液位計的波束角，如前文提到的，高頻脈沖雷達液位計的波束能量較低，因此安裝位置的把控很大一部分程度決定了其測量效果，對于計為Rada-21高頻脈沖雷達液位計而言，其波束角取決于喇叭天線尺寸，如下圖所示，高頻脈沖雷達液位計應安裝于距離管壁至少1000m以上的位置，以確保波束角不受干擾且測量的范圍靠近料位中心點位置。

高頻脈沖雷達液位計安裝圖
