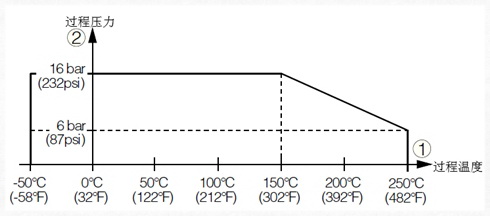

圖1過程壓力和過程溫度關系曲線

　?。?）圖1是過程壓力和過程溫度的關系曲線圖。從曲線圖中可以看出，雖然高溫型振棒料位開關標稱溫度值為250℃，也僅限于過程壓力小于6bar的情況。但當過程壓力大于6bar后，隨著壓力的增大，能測量的過程溫度也逐漸降低。而當過程壓力增大到16bar后，過程溫度最高只能測量到150℃。

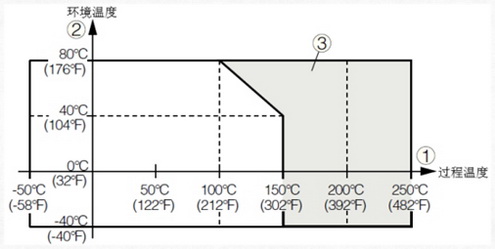

圖2環境溫度和過程溫度關系曲線

　?。?）圖2為環境溫度和過程溫度的關系曲線圖。從曲線圖中可以看出，雖然常溫型振棒料位開關標稱溫度值為150℃，僅限于環境溫度低于40℃的情況。因?yàn)楫?dāng)環境溫度高于40℃時，隨著環境溫度的升高，能測量的過程溫度也逐漸降低。當環境溫度高于80℃后，過程溫度最高只能測量到100℃了。而高溫型振棒料位開關所測量的過程溫度并不受環境溫度的影響，只要環境溫度滿足使用條件，高溫型振棒料位開關都能測量250℃以內的固體介質（粉末或者細小顆粒）。從這個曲線圖不難看出，當振棒料位開關應用于環境溫度高于40℃，介質溫度接近150℃的場合時，也需選用高溫型振棒料位開關，以保證料位測量的準確性和自動化生產的正常運行。
　　二、高溫型振棒料位開關的產品特點

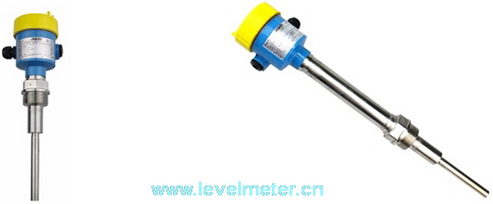

圖3計為常溫型振棒料位開關 　　　　　　　　　　　　圖4計為高溫型振棒料位開關

　　上面的圖3和圖4位計為常溫型和高溫型振棒料位開關的產品圖，相比常溫型振棒料位開關，高溫型振棒料位開關具有如下特點：
　　1．從外觀上看，高溫型振棒料位開關在過程連接和接線盒之間多了一段延長管（如上圖3和圖4所示，區別較為明顯）。根據電子電路知識，電路板的工作環境溫度一般都不能高于80℃，電路周邊環境的溫度以低于70℃為最佳，而增加延長管主要是使電路模塊遠離高溫罐體，以達到降溫保護電子元件的目的。。
　　2．從內部結構上來說，高溫型振棒料位開關對各種電子元件、內部導線以及導線芯的要求更高。由于高溫型振棒料位開關比常溫型振棒料位開關的測量介質溫度高出100℃，這對于接觸介質部分的元器件提出了更高的要求：
　?。?）壓電陶瓷要選用居里溫度更高的高溫型壓電陶瓷；
　?。?）內部導線也要選用耐溫系數高一個級別的鐵氟龍高溫導線；
　?。?）由于在高溫環境下導線芯易老化，所以對導線芯的選擇也有較高的要求。通常需要選用高溫抗氧化的鍍銀鍍鎳線。

（深圳計為自動化技術有限公司市場部2019年2月12日）
