振動式物位開關的選型

2019-02-26

　　振動式物位開關包括液位開關和料位開關，用于液位和料位的極限位測量。其基本工作原理是：采用壓電陶瓷實現振動的驅動與檢測，當振動探頭與被測介質接觸時，振動探頭的振幅或頻率明顯減小，壓電檢測器件輸出信號幅度也隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。在實際生產過程中，振動式物位開關的正確選型，有助自動化生產過程的高效性和連續性，能夠避免因誤報帶來的生產停滯和生產事故。一般來講，振動式物位開關的選型，主要應考慮以下幾方面因素：

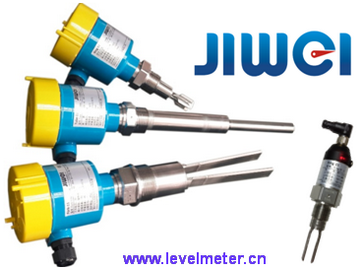

振動式物位開關,振動式物位開關的選型

　　一、根據介質的狀態選型
　　根據要測量的介質是液體還是固體進行選型。
　　1．如果要測量的是液體，一般選計為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關這兩款振動式液位開關；
　　2．如果要測量的是固體，一般選擇Fork-11音叉料位開關和Tube-11振棒料位開關這兩款振動式料位開關。
　　二、根據介質的密度選型
　　介質的密度不同，在選型時所用到的料位開關也可能不同。
　　1．密度值大于或等于0.02g/cm3的粉末或顆粒狀固體，選擇Tube-11振棒料位開關。
　　2．密度值低于0.02g/cm3的粉末或顆粒狀固體，選擇Fork-11音叉料位開關。
　　三、根據安裝和應用的環境選型
　　不同的應用環境，對儀表的選型影響很大。
　　1．如果是液體且要安裝的空間狹小或者管道細小，可選Ring-21緊湊型音叉液位開關，因其較為緊湊，叉體長僅38mm，總長度也僅有160.5mm。
　　2．如果所測量的介質是液體且溫度較高（大于150℃）或者有隔爆、本安要求，或者密度小于0.7g/cm3，那么必須選Ring-11音叉液位開關，而不能選Ring-21緊湊型音叉液位開關。
　　四、根據介質是否易夾料或挖孔搭橋選型
　　介質雖然是粉末或者顆粒，但是如果個頭較大，或者容易挖孔搭橋的，此時應選擇Tube-11振棒料位開關，而不能選用Fork-11音叉料位開關。這是因?yàn)橐舨媪衔婚_關容易夾料（無料當有料誤報警）或者挖孔搭橋（有料當沒料誤報警）。
