化工行業

計為音叉液位開關解決了用戶在地埋罐泵控制中的難題

　　計為音叉液位開關是計為自動化自主研發的一種高可靠性緊湊型的專用液位測量的控制開關，其具有防腐蝕、耐高溫、測量介質密度低（低達0.5g/cm3）、抗干擾能力強的特點，很好地解決了用戶在地埋罐泵控制中的難題，頗受用戶好評。

　　春節剛過，為避免因干運行造成離心泵受損或者溢罐后安全事故的發生，計為自動化一用戶提出了對地埋罐液位測量及其泵控制的技改需求。希望通過液位傳感器實現三個報警開關信號的輸出，分別控制三臺離心泵的啟動與關停。

　　計為銷售工程師經與客戶深度溝通了解發現，該地埋罐內儲存的是酸性介質，且罐體內有蒸汽、被測介質有較多雜質、液面波動大。工況較為特殊，對測量儀表的要求也較高。通過對浮球液位開關、浮球液位計、磁致伸縮液位計、雷達液位計、超聲波液位計等幾種常見的液位測量儀表進行對比后發現，均不太符合工況要求。

儀表	特點及局限	能否采用
浮球液位開關	簡易式開關，偏民用，液面波動、酸性環境下不建議使用，特別是對大型罐體，一般無法安裝和可靠工作。	不建議采用
浮球液位計	浮子在連桿上下的移動，觸發連桿內干簧管的吸合，對應輸出不同的電流值，但因所測溶液含有雜質，易發生卡阻，影響浮子的正常上下浮動，從而影響其工作可靠性。磁致伸縮液位計也同樣有類似問題存在。	不建議采用
雷達液位計	雷達液位計發出的是電磁波，水蒸氣易在探頭表面凝結，同樣會產生干擾信號，液面的波動會產生虛假回波發射，盡管有些廠家可以在信號的接收過程中做回波抑制，一定程度上可以克服。但在蒸汽濃度大、液面波動大的工況中，使用雷達液位計并不可靠。另外，雷達液位計價格高昂。	不建議使用
超聲波液位計	超聲波液位計發出的是機械波，探頭既可以發射也可以接收信號，在使用環境存在蒸汽的情況下，會干擾到信號的傳播及反射，從而影響到測量的準確性。	不建議使用

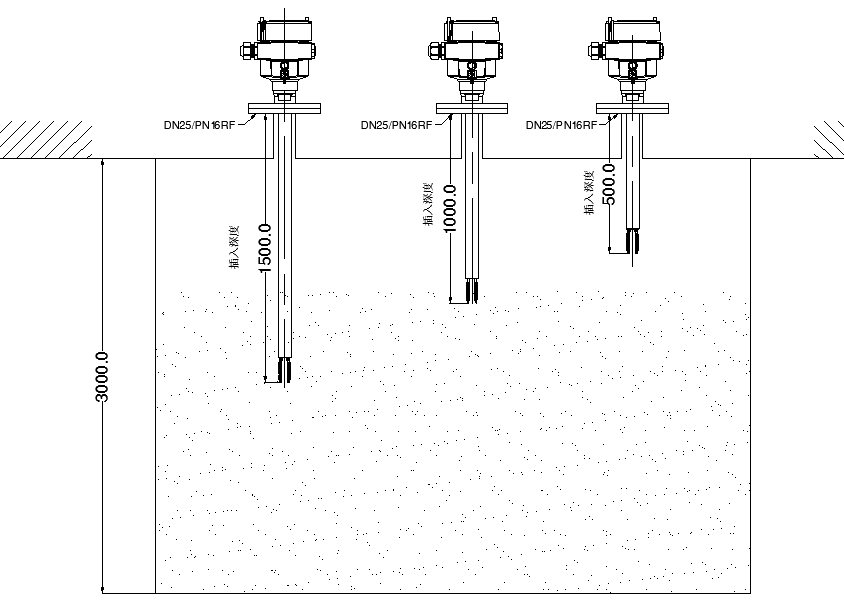

　　在與客戶一起分析對比后，基本排除了上述幾種儀表的選用。后計為銷售工程師根據現場工況，向用戶推薦了計為Ring-11音叉液位開關，并給客戶制定了Ring-11音叉液位開關現場安裝解決方案（詳見現場位置安裝示意圖）。如下圖所示，在地埋罐的頂部，采用三臺計為Ring-11音叉液位開關進行法蘭配對安裝，測量報警點位置距離法蘭面（插入深度）為1500mm、1000mm、500mm，分別控制三臺泵的啟停。

計為音叉液位開關解決了用戶在地埋罐泵控制中的難題

現場位置安裝示意圖

　　之所以推薦計為Ring-11音叉液位開關供用戶選用，是因?yàn)橛嫗镽ing-11音叉液位開關是通過檢測探頭振動的頻率變化輸出開關信號，通過設置檢測延遲免受液面波動干擾，接觸液體的叉體和法蘭部分可采用316L不銹鋼并設計成ECTFE、PFA涂層，能適應強酸強堿液體的測量，且叉體經精密調諧具有較強抗雜質掛料能力。另外，該儀表防護等級高達IP66/IP67，完全不受蒸汽的影響。
　　該用戶采購并投入使用后，計為Ring-11音叉液位開關耐腐蝕、測量精度高、在被測量溶液有雜質的情況下抗掛料能力強，不受攪拌、介質流動的影響等優點展現無遺，較好的解決了用戶在地埋罐泵控制中的測量難題，完全滿足復雜工況的要求，安裝使用半年來產品工作穩定可靠。
　　計為Ring-11音叉液位開關防護等級高達IP66/IP67，通過隔爆和本案雙重防爆認證，在石油化工、食品、制藥、冶金、水處理等行業有著廣泛應用。
