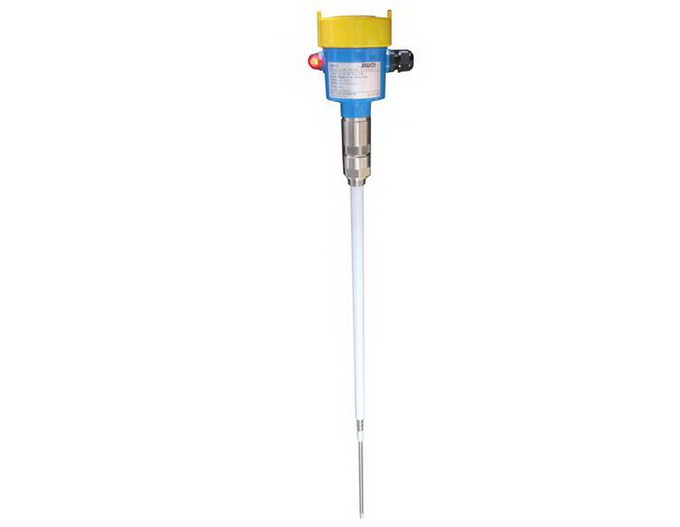

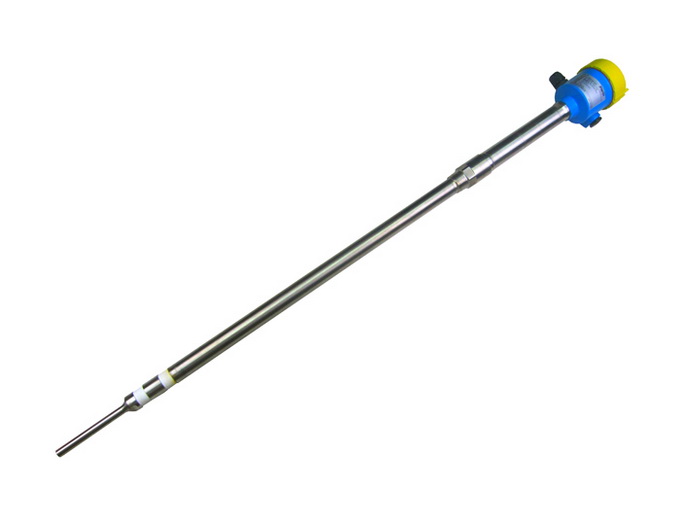

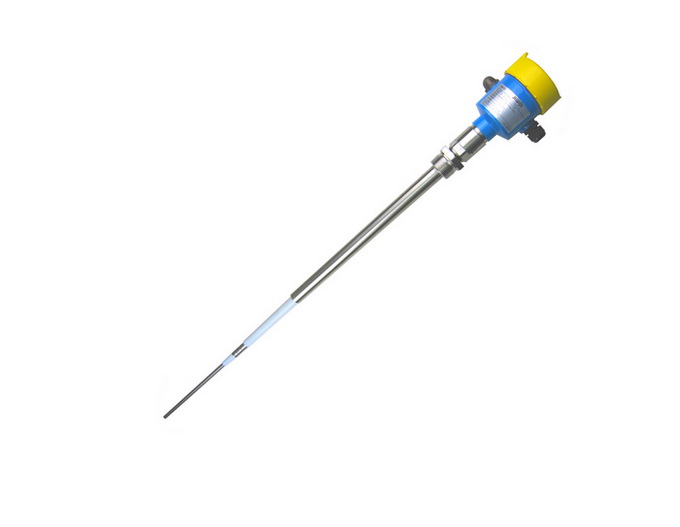

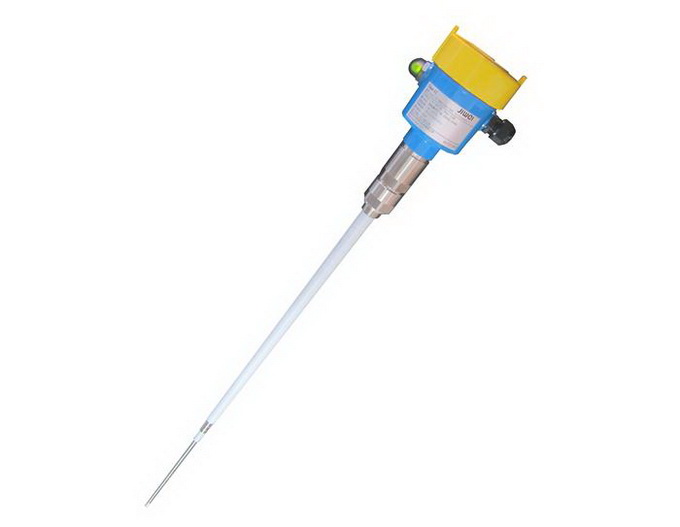

Cape-11A通用型射頻導納料位開關

< >

Cape-11A通用型射頻導納料位開關

　　■　主要應用于粉煤灰物料的測量。

　　■　方便觀察。外置雙色LED指示器，通過旋轉表頭實現LED最佳朝向，方便遠程觀察。

　　■　模塊化設計，可靠性高，安裝維護方便。
　　■　產品通過第三方可靠性檢測認證，確保具有極高的可靠性。
　　■　價格便宜，性價比高。

產品概述
工作原理
產品特點
技術參數
產品應用

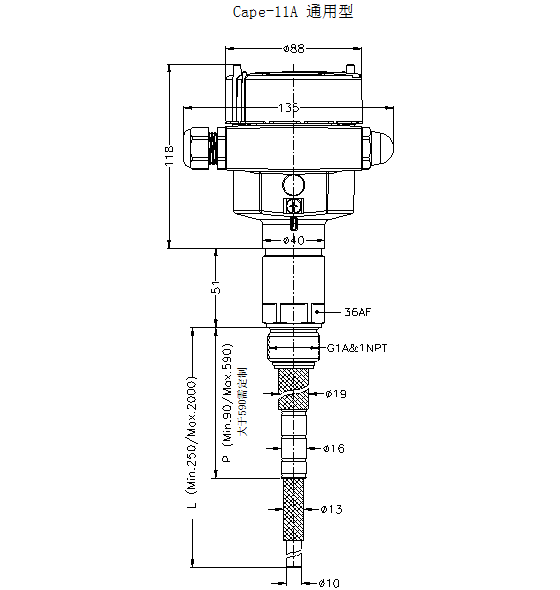

產品尺寸
訂購選型

　　Cape-11A通用型射頻導納料位開關采用模塊化設計，安裝維護方便，既能檢測傳感器與容器及介質形成的容抗，也能檢測阻抗，探棒不易受物料粘附的影響，可靠性高，通用性較強。該產品配有外置LED指示燈，非常便于遠程觀察，適用于粉塵、煤灰等的料位測量。
　　Cape-11A通用型射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化，導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因?yàn)闆](méi)有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
　　■　主要應用于粉煤灰物料的測量。
　　■　方便觀察。外置雙色LED指示器，通過旋轉表頭實現LED最佳朝向，方便遠程觀察。
　　■　模塊化設計，可靠性高，安裝維護方便。
　　■　產品通過第三方可靠性檢測認證，確保具有極高的可靠性。
　　■　價格便宜，性價比高。

適用物料	介質類型	粉煤灰
適用物料	介電常數	≥1.6
探頭參數	探頭長度	250～2000mm
	保護極長度	90mm/240mm/300mm /590mm，也可根據客戶要求定制
	探頭直徑	φ8mm/φ10mm
材質	外殼	鋁合金
	內殼	塑料
	探頭金屬層	SUS304、316L
	探頭絕緣層	PTFE
電源	交流	85～264V AC
	直流	18～30V DC
	功率消耗	≤3W
響應時間	接觸物料	1S
響應時間	沒有物料	1S
信號輸出	繼電器	雙刀雙擲，8A/250V AC/30V DC
信號輸出	繼電器延時	0～30s連續可調
工作環境	過程溫度	-40～250℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
安全認證	防護等級	IP66

　　特別適合在以下場合的料位測量中應用：
　　■　電廠除塵電袋與輸灰系統灰斗、倉泵。
　　■　煤粉收灰料倉（粉煤灰）。
　　■　煙氣脫硫裝置煙塵倉、料倉。
　　■　燒結脫硫裝置石灰石料倉。
- 訂購選型，詳情請?jiān)儯?span style="color:#C5251F;font-family:arial;font-size:28px;">0755-28407683
