在振動式料位開關中，普遍使用壓電陶瓷作為振動的驅動和檢測，其壓電陶瓷組件是產品結構的關鍵部件。壓電組件一般由壓緊環、支撐環、橋接塊、陶瓷片、電極片和封裝盒等零件組成。要保證壓電組件能輕盈自由高效地工作，對其金屬零件壓緊環、支撐環和橋接塊的表面光潔度有非常高的要求。

以振棒料位開關壓電組件為例，壓緊橋接塊和壓緊環的頂部組成圓弧狀“關節”（如圖一所示），通過兩根螺桿對“關節”施加一定的壓力來實現對壓電陶瓷施加適合的預緊力。如果壓緊環和橋接塊相互磨合的部位表面光潔度沒有達到要求（車工表面光潔度須達0.8μm，如圖二所示），表面粗糙帶毛邊（如圖三所示），會造成壓緊“關節”活動不自如，直接影響壓電陶瓷的驅動，主要表現為探頭振動微弱振幅小，甚至?xí)黄鹫?，極大地影響生產效率和產品質量。

             圖 一            　　圖 二           圖 三

　　如何判斷壓緊環和橋接塊是否配合完好？首先把壓緊環平面朝下放置于桌面，然后橋接塊中間圓弧凹狀緊貼在壓緊環凸起弧形面，用手按住橋接塊兩邊通過腕力左右前后滑動，光潔度好且弧面配合完好的滑動自如，沒有阻力；光潔度不好或有毛刺的，前后左右滑動時會卡住，活動很不順暢。

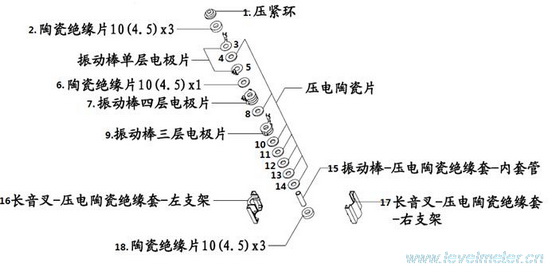

　　圖四是深圳計為自動化技術有限公司生產的振動式Ring-11音叉液位開關的壓電組件結構裝配圖。

                                  圖 四

（深圳計為自動化技術有限公司研發中心2014年9月11發布）
