磁翻板液位計是現場液位測量的重要儀表之一。由于它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，具有指示新穎、顯示醒目、不需電源、防爆、耐腐蝕、安裝方便、維護量小、測量范圍大、不受容器高度限制等優點，被廣泛應用于石油、化工、電力、造紙、水處理等行業的液位測量與液位的過程控制中。由于工況復雜，磁翻板液位計常用于測量范圍大于2.44m的工況。在此工況下，磁翻板液位計儀表的指示機構——磁性顯示面板中有一個玻璃長條蓋板部件就需要進行拼接，才能滿足測量的需要。那么，問題來了，磁翻板液位計超長量程下顯示面板玻璃如何進行拼接？拼接接縫處如何處理才能使防護等級達到IP66/IP67的要求呢？

　　傳統的磁翻板液位計，在玻璃拼接時普遍沒有做任何防護處理，接縫處也是硬性的玻璃面直接接觸，容易產生碎片掉落進磁翻柱腔內，同時雨水和灰塵也極易進入，影響儀表的正常工作。由于磁翻板液位計儀表通常安裝在室外或室內有較多灰塵的環境中，其顯示面板的防護等級要達到IP66/IP67的防護要求，才能確保儀表正?？煽抗ぷ?。為解決這一難題，計為自動化研發了一種簡易實用的玻璃拼接方法，申請并獲得了實用新型專利，專利號為ZL 201721092126.1(點擊查閱磁翻板液位計的透明面板拼接結構專利證書)。

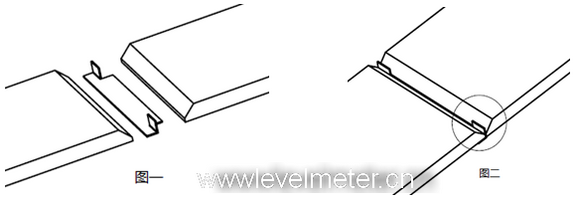

　　該實用新型專利公開了一種兩塊長條玻璃進行拼接的方法。一般地，一條長條窄玻璃能夠加工的最長尺寸為2.44m。當儀表的測量范圍大于該長度時，顯示面板的玻璃蓋板就需要進行拼接。在拼接時，首先需要將拼接部位的兩邊玻璃端面打磨成45°的斜面，并在兩塊玻璃之間增加一只拼接件（拼接件的結構如圖一所示），拼接件通常采用鋁制材質。

　　拼接時將兩端玻璃夾緊拼接件兩頭折起的耳朵，由于拼接件采用鋁制，能有效避免兩塊玻璃因接觸而破裂；拼接件的下平面托住玻璃的間隙處，可以防止后面打膠時膠液滲進翻柱腔內；同時由于兩邊玻璃被磨成斜角，在兩塊玻璃間形成“V”形的型腔，在型腔內填滿玻璃密封膠進行密封（拼接后的形狀和效果如圖二所示）。由于被拼接件下平面托住，玻璃密封膠不會從兩塊玻璃縫隙間滲進翻柱腔內影響翻片的翻轉。玻璃蓋板經過這樣拼接和接縫密封處理后，經IP防護測試，儀表防護面板的防護等級完全達到IP66/IP67的防護要求，使儀表能夠用于更為復雜的工況。
