不同天線雷達物位計的選擇與應用

2019-06-07

　　天線作為雷達物位計的眼睛，其形狀必須適合電磁波的物理特性。天線的外形，決定雷達波的聚焦和靈敏度，就如同麥克風的靈敏度一樣。因此，不同天線的雷達物位計的適用環境也有所不同。這就要求我們，在選型時，根據應用工況的不同特點，選擇相應天線的雷達物位計。下面，具體介紹下不同天線雷達物位計的選擇與應用。

　　1．法蘭下置型天線適用于高溫介質、腐蝕性介質或不能在頂部安裝的測量環境。

　　2．桿式天線的安裝法蘭尺寸小，化學穩定性很好，易清洗，對冷凝水的粘附不敏感，特別適合于測量腐蝕性介質，工作壓力可達16bar，被測介質的溫度可達200℃。其發射角較大，信噪比小，常用測量條件較好的槽罐及用于腐蝕性介質的測量。

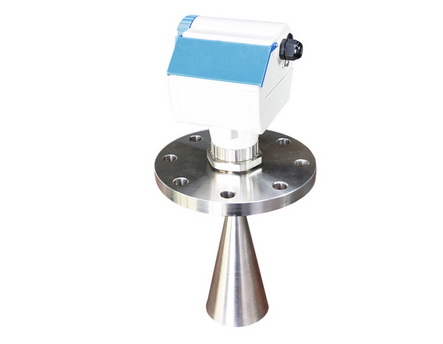

　　3．喇叭口天線聚焦特性較好，可適用于絕大多數場合。工作壓力可達64bar（1bar=100kPa）。如果采用相應的冷卻措施，被測介質的溫度可達1000℃。在現場許多存儲罐和反應槽選用此類型天線，但不適用于腐蝕性介質的測量。

　　4．槽、罐比較高時，宜選用拋物面天線，因其聚集性好。

　　5．外殼的材質：鋁殼儀表不耐堿的腐蝕，在這種場合盡量選用塑料的。

　　6．安裝套管的天線：套管對雷達波具有聚焦作用。當介質介電常數較低（1.6～3）或液面產生持續渦流或容器內裝置造成假反射時，可選該類表。天線裝在導波管中或旁通管中，套管會對運行時間產生影響（取決于套管內徑），所以要將套管的內徑輸入電子部件，以對運行時間的變化進行補償。另外要求被測介質的流動性比較好，不易形成掛料。

（深圳計為自動化技術有限公司市場部2019年6月7日發布）
