不同類型射頻導納料位開關的尺寸及應用

2019-10-15

　　【計為儀表 耐用可靠】射頻導納料位開關是目前工業現場常用的料位檢測控制器。但由于現場工況復雜多樣，不同的工況需要不同類型和尺寸的射頻導納料位開關與之相適應。為更好地幫助用戶選型，滿足實際工況的使用需求，本文就不同類型射頻導納料位開關的尺寸及應用介紹如下。
　　以計為射頻導納料位開關為例，共有通用型、防護型、纜繩型、超高溫型四種類型的射頻導納料位開關供用戶選擇。
　　一、通用型射頻導納料位開關的尺寸及應用

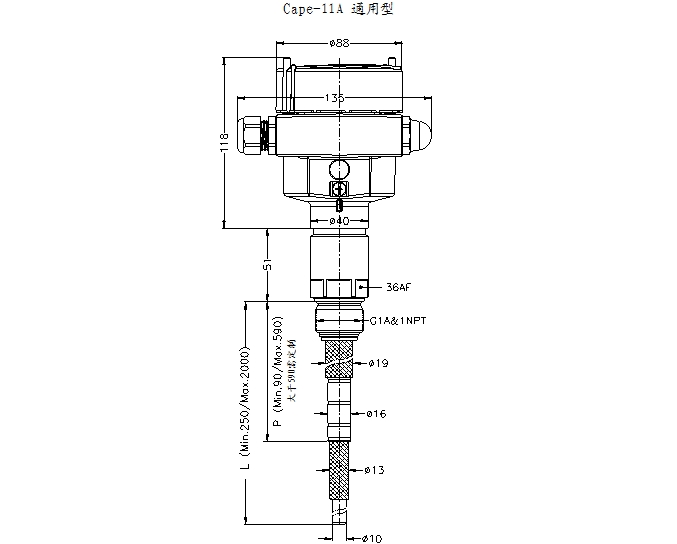

　　Cape-11A通用型射頻導納料位開關的應用范圍廣泛，其探棒不易受物料粘附的影響具有較強的適用性，多用于測量粉塵、煤灰等固體顆粒的料位。計為Cape-11A通用型射頻導納料位開關的具體尺寸圖如下圖所示：

不同類型射頻導納料位開關的尺寸及應用

　　從上圖不難看出，Cape-11A通用型射頻導納料位開關的上蓋尺寸為φ88；表頭最寬尺寸為135mm，高度為135mm；保護極的直徑為φ19，最小尺寸為90mm，可延長至590mm，長于590mm則需根據現場工況定制；探頭可選擇φ8mm或者φ10mm的直徑，其長度最小為250mm。

　　需注意的是，由于射頻導納料位開關是點位接觸性測量，因此在安裝位置確定的情況下，需要根據罐體的情況選擇合適的插入深度及保護極長度。而插入深度一般以探頭能完全接觸到物料為宜，一般來說，對于保護極長度必須深入料倉內部50mm以上為宜。
　　二、防護型射頻導納料位開關的尺寸及應用

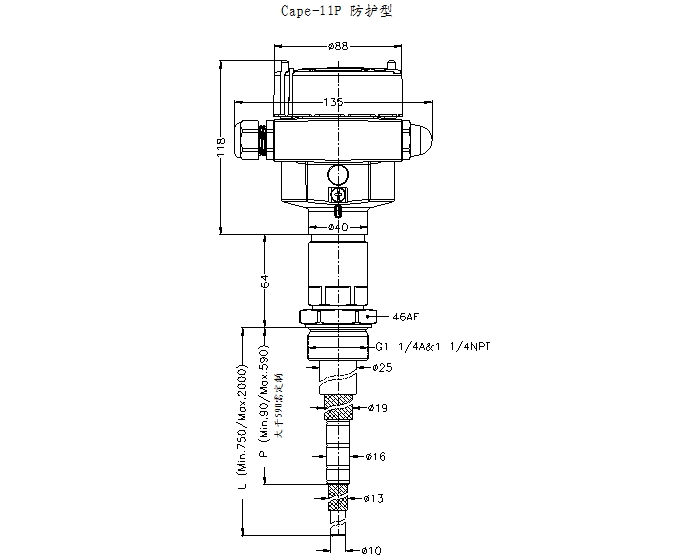

　　Cape-11P防護型射頻導納料位開關探頭的外部外置了一個不銹鋼防護管，能夠最大程度地減緩物料因重力作用對探頭產生的撞擊，保護探頭不被損壞。這使其能夠廣泛用于粉煤灰、固體顆粒、粘附性物料的測量，尤其適用于電廠除塵器灰位控制、灰?guī)炝衔坏任锪峡刂啤７雷o型射頻導納料位開關的尺寸圖如下圖所示：

不同類型射頻導納料位開關的尺寸及應用

　　從外觀上看，Cape-11P防護型射頻導納料位開關與Cape-11A通用型射頻導納料位開關基本相同，但由于Cape-11P防護型射頻導納料位開關有外置的不銹鋼套管，因此其探頭的最短長度受到限制，需要在750～2000mm范圍之間進行選擇，而Cape-11A通用型射頻導納料位開關的探頭最短可為250mm。

　　三、Cape-11H超高溫型射頻導納料位開關的尺寸及應用
　　一般地，受探頭材料的限制，當溫度大于260℃時，需選用超高溫型射頻導納物位開關。計為Cape-11H超高溫型射頻導納料位開關，耐溫高達450℃，能滿足大部分工業環境的需求，其探頭采用耐高溫陶瓷材料，在冶金、環保、化工等行業應用廣泛。

不同類型射頻導納料位開關的尺寸及應用

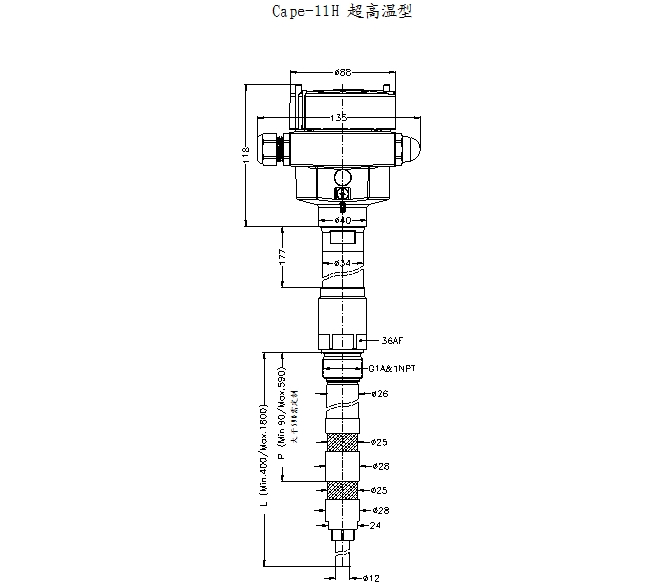

　　從Cape-11H超高溫型射頻導納料位開關的尺寸圖來看，其探頭長度范圍為400～1800mm；保護極長度為90～590mm，可以根據探頭長度與用戶要求定制；

　　由于Cape-11H超高溫型射頻導納料位開關的探頭結構復雜，最大直徑不超過φ12mm，在射頻導納料位開關的四個型號中探頭直徑最大。
　　四、纜繩型射頻導納料位開關的尺寸及應用

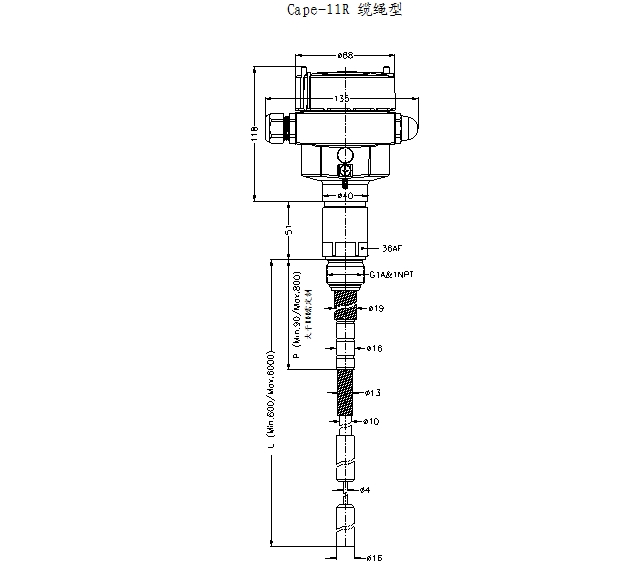

　　Cape-11R纜繩型射頻導納料位開關繩式組件一端連接探頭,其探頭尺寸可在600～6000mm間選擇；保護極長度尺寸范圍為90～800mm，可根據探頭長度與用戶要求定制；纜繩直徑為φ6mm。纜繩型射頻導納料位開關建議采用垂直安裝，且當其垂直安裝時，探頭離罐壁的距離至少1.5m。詳細尺寸如下圖所示。

不同類型射頻導納料位開關的尺寸及應用

　　在實際應用中，Cape-11R纜繩型射頻導納料位開關適用于大型罐體和料倉，采用垂直安裝的方式，能有效避免物料的沖擊，專用于頂裝且探頭長度大于2米時的測量。

　　計為Cape-11系列射頻導納料位開關的防護等級高達IP66，產品均通過第三方認證檢測。因其可靠性高，質量足可與進口產品相媲美，深受用戶青睞。
