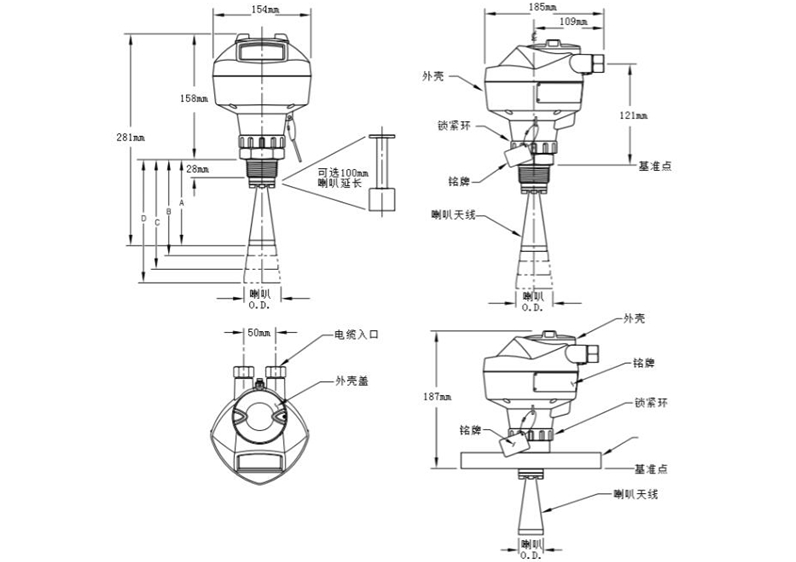

Rada-21高頻脈沖雷達液位計作為一個發射頻率為25GHz的高頻脈沖雷達液位變送器，主要由一個電子模塊、喇叭天線、螺紋或法蘭連接件組成，其尺寸圖為：

　　Rada-21高頻脈沖雷達液位計的表頭寬度為154～185mm，螺紋連接表頭的高度為158mm，法蘭連接表頭的高度為187mm。雷達液位計大多安裝在罐體的頂部，所以罐體頂部與廠房天花板、其余裝置等其他物品的距離需納入考慮，以免雷達液位計的表頭過高導致無法安裝。

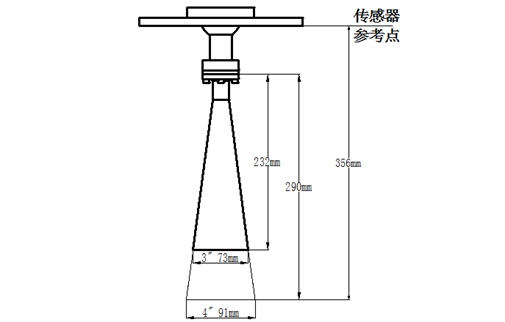

　　計為Rada-21高頻脈沖雷達液位計喇叭天線通常有3"(73mm外徑、232mm長度）和4"(91mm外徑、290mm長度）兩種規格，當然，為保證最佳的測量效果，用戶也可根據工況的具體要求進行定制。

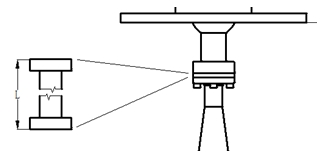

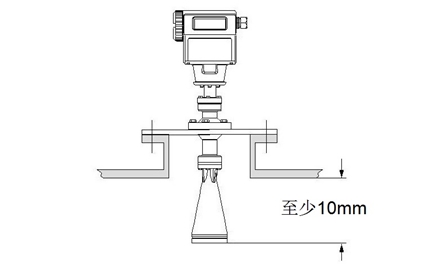

　　根據工況需要，用戶可以選擇將喇叭天線的延長段加至100mm、200mm、500mm，甚至1000mm，如下圖所示：

　　在用戶采購時，計為自動化銷售工程師都會與用戶認真溝通，幫助用戶合理選型，結合詢問用戶的工況和具體需求，確定高頻脈沖雷達液位計的尺寸及其他參數，盡可能減少因不當選型而影響儀表的后期安裝和使用。
