高頻脈沖雷達料位計尺寸圖

2020-07-02

　　計為高頻脈沖雷達料位計是采用喇叭式天線的量程達30m專用于固體料位的測量的25GHz高頻脈沖雷達物位計。能夠用于大部分儲罐的料位測量。由于產品采用獨特的瞄準器（萬向節）設計，能夠根據現場工況調節天線的發射角度，使傾斜固料測量的可靠性大為提高。產品非常適合用于高粉塵和高溫物料場合，如化工、電力、環保、水泥、食品等行業，對化工原料、各種礦石、建筑材料、谷物等料位的測量。但由于具體工況差異很大，對于高頻脈沖雷達料位計的尺寸有不同的要求。所以，為能采購到符合工況要求的儀表，本文結合計為Rada-22高頻脈沖雷達料位計尺寸圖，就高頻脈沖雷達料位計的規格尺寸介紹如下。

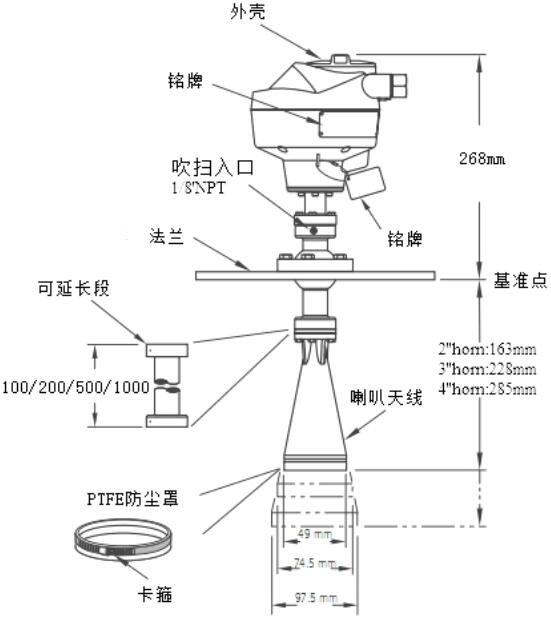

計為Rada-22高頻脈沖雷達料位計尺寸圖

　　從上圖看，表頭頂端與過程連接的距離是固定的，為268mm，喇叭天線可延長段的延長尺寸有100mm、200mm、500mm和1000mm可選，過程連接的方式（螺紋連接還是法蘭連接）和尺寸大小應視壓力等現場工況進行選擇。當然，喇叭天線和過程連接的尺寸，還可根據用戶工況要求進行定制。為便于安裝在較小的立管中，允許使用小尺寸喇叭。喇叭天線的開口有49mm、74.5mm和97.5mm可選。
　　此外，高頻脈沖雷達物位計電纜入口的尺寸為M20×1.5或1/2"NPT，吹掃入口的尺寸為1/8"NPT。

TAGS : 雷達料位計
