射頻導納料位開關的工作原理

2017-06-20

　　近十年來，隨著工業自動化的發展，許多工廠為了方便管理與生產，開始廣泛地使用料位開關，其中射頻導納料位開關的應用更是數不勝數。

　　射頻導納料位開關是由探頭感知其與儲罐體間電抗（容抗和阻抗）的變化來實現物位檢測與監控的。其內部的電子單元由探頭測量極與空載罐體間的電抗共同組成平衡電橋電路并產生一個穩定的振蕩信號。當被測介質覆蓋探頭的測量極時，便會引發探頭測量極與罐體間的電抗變化，導致電橋電路不平衡，從而停止產生振蕩信號，再由后級電路檢測到這一變化后輸出信號報警。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1：1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離的特性。當探頭有掛料時，測量極與保護極之間因?yàn)闆]有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。

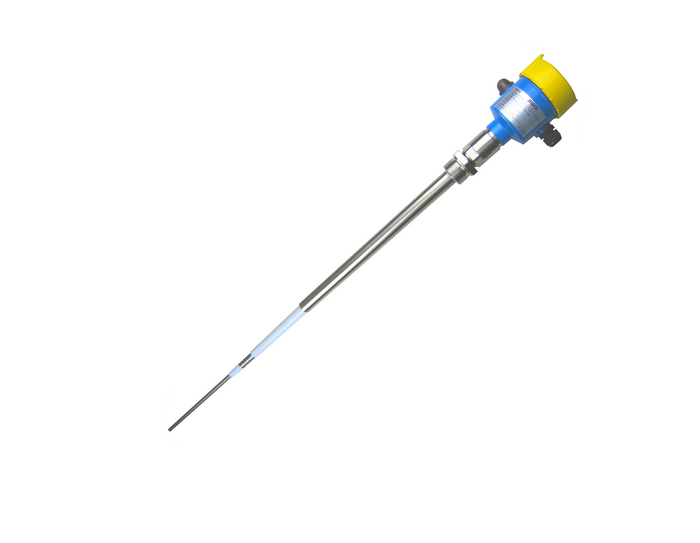

　　深圳計為自動化技術有限公司自主研發的Cape-11系列射頻導納料位開關（Cape-11A通用型射頻導納料位開關、Cape-11P防護型射頻導納料位開關、Cape-11R纜繩型射頻導納料位開關、Cape-11H超高溫型射頻導納料位開關）在吸取國內外同類產品技術優勢的基礎上，結合了自主創新的技術和工藝，各項指標達到了國際領先水平。可針對粉煤灰、固體顆粒、粘附性物料的介質進行精準測量，具有很強的適用性和極高的可靠性。
