磁翻板液位計的量程和分段結構

2017-06-22

　　磁翻板液位計是用于儲罐、槽罐等容器液位測量的首選儀表，因其具有結構簡單、顯示醒目、安裝方便等特點，被廣泛應用在化工、食品、醫藥等行業。說到磁翻板液位計，不能不提到磁翻板液位計的量程和分段結構，本文就此給大家做一簡單介紹，希望大家對磁翻板液位計有更為深入的了解。
　　磁翻板液位計的測量量程是指上下兩個連接法蘭之間的中心距，它的長度可以根據用戶要求定做。
　　由于現場儲罐的高度不一，對于太長的磁翻板液位計由于運輸成本較高，安裝也比較困難，我們一般將測量范圍大于4m的液位計，進行分段制作。分段制作的磁翻板液位計在制作工藝上和普通的磁翻板液位計是一樣的，不會影響測量效果和測量精度。

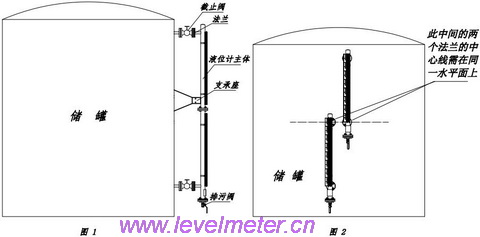

　　通常分段的方法有兩種形式，可根據客戶現場設備的實際接口形式而定。圖1形式是將一臺液位計分成二段、三段等，中間采用法蘭對接的形式，對接兩邊的內孔要求平滑過渡，使浮子的上下移動順暢；安裝時先使各個法蘭對準后，再同時緊固螺栓；中間支撐點的數量根據磁翻板液位計的長短以及儲罐上現有的支撐點來定。圖2形式是分成二臺或若干臺獨立的磁翻板液位計，采用錯位安裝的形式，在安裝時使上面一臺的下端過程法蘭的中心線與下面一臺的上端過程法蘭中心處在同一個水平面上，以保證測量的連續性。
　　磁翻板液位計與其他液位計的最大不同之處就是可以分段或分體安裝，且不會影響測量的效果，這既方便了運輸，也使成本大大降低。

（深圳計為自動化技術有限公司市場部2017年6月22日發布）
