遠傳磁翻板液位計的規格及選型

2019-01-31

　　磁翻板液位計又稱作磁翻柱液位計，是一種根據連通器原理、阿基米德原理和磁性耦合原理來實現液位監測的一種液位測量儀表。磁翻板液位計可用于測量各種液位的實時狀態，例如：水、鹽酸、硝酸、硫酸、廢水、油類、藥液等液體的測量。
　　遠傳磁翻板液位計又稱作帶遠傳磁翻板液位計，實際上就是磁翻板液位計和干簧管遠傳變送器相結合而成的產品。遠傳磁翻板液位計的最大特點之一就是可以實現液位的實時顯示，即將磁翻板液位計所測量的結果遠傳至觀測室，方便快捷，尤其當磁翻板液位計被安裝于室外或者高處時，讀數通常會給儀表觀測員帶來不便，而使用干遠傳磁翻板液位計后，工作量就可大大減輕。
　　遠傳磁翻板液位計的規格通常需要根據現場工況或者客戶需求來定制，其長度應與測量容器相匹配，才能達到精準的測量效果。如果遠傳磁翻板液位計過短，則容器上部或者下部會形成測量盲區，所以具體規格尺寸應根據測量現場的具體情況而定。這也是遠傳磁翻板液位計沒有固定的規格與長度的原因。
　　由于遠傳磁翻板液位計的構造比其他物位儀表復雜，為此本文將專門對其技術參數做出列舉。
　　計為自動化自主研發的Flap-11遠傳磁翻板液位計采用進口元部件，對材質、檢驗標準進行嚴格把關，使得其性能可與進口的同類產品相媲美。具體技術參數請參考下表：

計為Flap-11磁翻板液位計技術參數表

適用液體	密度	0.45～2g/cm3
適用液體	粘度	≤200cP
測量參數	量程	單段200～5600mm，多段結構可達20m或以上
測量參數	精度	±5mm或±10mm
材質與規格	浮筒	316/316L材質、Ф51/57mm，壁厚根據壓力和溫度
	浮子	316/316L
	翻板指示器	全鋁翻板
工作環境	過程壓力	真空～10MPa
	過程溫度	-40～350℃
	環境溫度	-40～80℃
信號輸出	開關信號	磁開關：220VAC 3A，SPDT
信號輸出	連續信號	干簧管遠傳變送器：4～20mA
過程連接	連接方式	法蘭，尺寸根據客戶要求
過程連接	過程材質	316L
端部配件	上端排氣	標配平焊帽，可根據要求配置法蘭、旋塞、1/2"NPT球閥
端部配件	下端排污	標配1/2"NPT球閥，可根據要求配置法蘭、旋塞
附加裝置	蒸汽夾套	根據客戶要求定制
	電加熱	根據客戶要求定制
	保溫/隔熱	橡塑棉、石棉、聚酯纖維
	真空夾套	防霜，應用于溫度小于-5℃場合
安全認證	防護等級	IP65、IP66/IP67
安全認證	防爆等級	隔爆型：Ex d IIC T6 Gb （磁開關/干簧管遠傳變送器）本安型：Ex ia IIC T6 Ga （磁開關/干簧管遠傳變送器）

此外，計為生產的Reed-11干簧管遠傳變送器的核心部件采用進口元器件，外護管為304材質，大大提高了遠傳變送器的抗腐蝕性與可靠性。Reed-11干簧管遠傳變送器同樣通過了國家最高級別隔爆和本安的雙重防爆認證，隔爆等級為Ex d IIC T6 Gb，本安等級為Ex ia IIC T6 Ga。

為了更好地幫助大家采購選型，特附Flap11遠傳磁翻板液位計選型表如下：

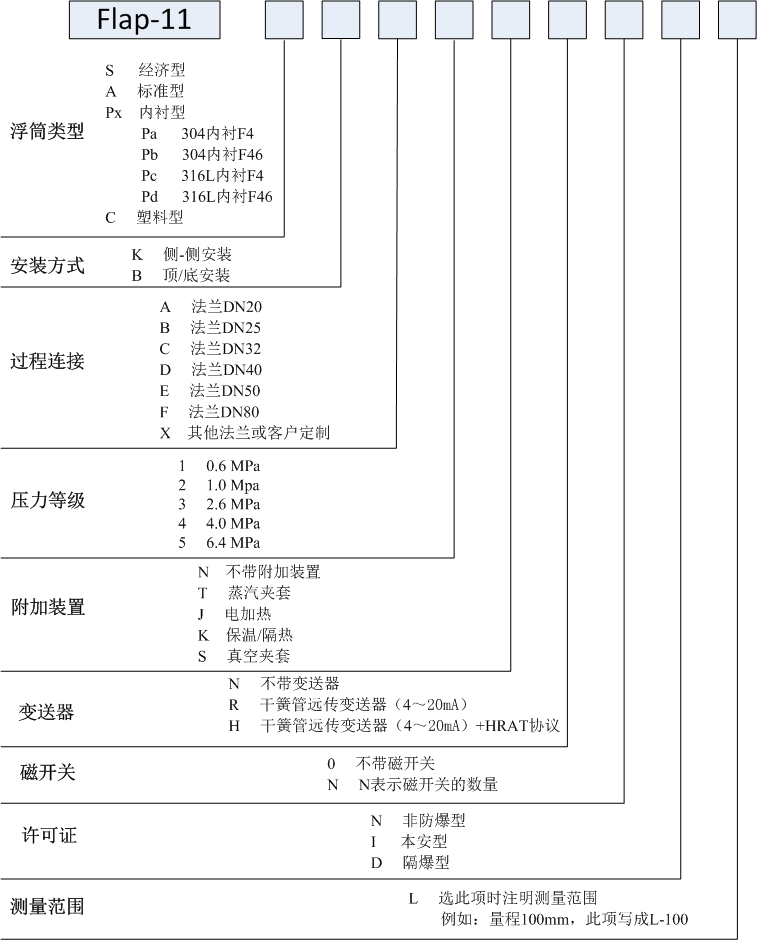

　　附：Flap11遠傳磁翻板液位計選型表
