圖1 振棒料位開關水平安裝圖
a一般擋板防護類型
b粗糙或具有較大磨損性物料的擋板類型

　　當用于測量快速升降和快速流動的物料時，還需要在振動體的上方安裝防護擋板。如左圖1所示。該防護擋板的長度應大于探頭水平安裝的插入長度，以確保能有效保護探頭不受損壞（一般性物料防護擋板的方式可參見圖1中“a”）。如果被測物料是粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊，從而提高防護擋板的使用壽命（擋板類型請參見圖1中的“b”）。
　　二、垂直安裝
　　垂直安裝時，為了避免在圓柱容器中固料錐形或沿壁堆積造成的測量誤差，建議將振棒料位開關安裝在距離容器壁d/6處，如圖2所示。

圖2 振棒料位開關垂直安裝圖

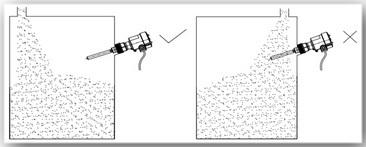

　　三、避開入料口
　　在安裝時，Tube-11振棒料位開關的安裝位置應選擇在避開入料口的位置進行安裝，以避免因安裝在入料口位置而造成的測量誤差，更應避免因物料沖擊所造成的儀表損壞，如圖3所示。

圖3 振棒料位開關避開入料口的安裝示意圖

　　事實上，無論是什么品牌的振棒料位開關，只要按照上面的安裝圖，遵循上述安裝方法，就能夠保證振棒料位開關更加可靠地工作，有效防止料位開關輸出誤報信號。

（深圳計為自動化技術有限公司市場部2019年2月2日）
