遠傳磁翻板液位計安裝注意事項

2019-04-10

　　遠傳磁翻板液位計是由磁翻板液位計和磁開關或干簧管遠傳變送器配套而成的。其中，磁翻板液位計配置上下限開關輸出，可實現遠距離報警、限位自動控制功能。而磁翻板液位計與干簧管遠傳變送器配套使用，則可實現液位的遠程指示、檢測與控制。為幫助大家更好的使用遠傳磁翻板液位計，現將遠傳磁翻板液位計的安裝注意事項介紹如下。

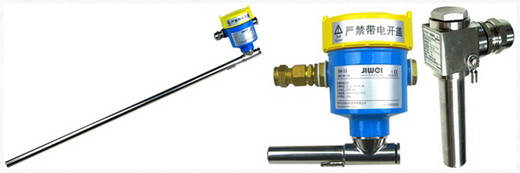

遠傳磁翻板液位計的配件（磁開關和遠傳變送器）

　　遠傳磁翻板液位計在安裝時，除應遵循一般磁翻板液位計共同的注意事項外，還應注意以下幾點：

　　1．對超過一定長度（如標準型磁翻板液位計>3米，防腐型磁翻板液位計>2米）的磁翻板液位計，需要在中間增加加固法蘭或耳攀作固定支撐，以增加磁翻板液位計的穩定性。
　　2．遠傳磁翻板液位計的安裝位置，應避開或遠離液體介質的進出口，以避免因液體局部區域急速變化而影響液位測量的準確性。
　　3．遠傳磁翻板液位計在安裝時，應將遠傳變送器等配套儀表緊貼磁翻板液位計的主體管，并用不銹鋼抱箍進行固定（為避免影響磁性，嚴禁使用鐵質固定）。
　　4．遠傳變送器等配套儀表的零位應與磁翻板液位計零位指示處于同一水平線上。
　　5．遠傳變送器等配套儀表的上感應面應面向并緊貼磁翻板液位計的主體管。
　　6．遠傳磁翻板液位計的配套儀表與顯示儀表或工控機之間的連線，最好單獨穿保護管敷設或用屏蔽二芯電纜敷設。
　　計為SW-11磁開關和SW-21輕巧型磁開關的核心部件均采用進口大功率干簧管，全鋁合金表頭設計，通過隔爆和本安的雙重防爆認證。
　　計為Reed-11干簧管遠傳變送器與Flap-11系列磁翻板液位計配套使用，將現場的液位信號以4～20mA的電流形式遠端傳送回機房或控制室，達到遠程掌握罐體的液位高度，便于實時實施控制。
　　計為SW-11磁開關、SW-21輕巧型磁開關和計為Reed-11干簧管遠傳變送器均通過隔爆和本安的雙重防爆認證，隔爆等級Ex d IIC T6 Gb，本安等級Ex ia IIC T6 Ga，在目前市面同類產品中，均屬最高級別。

（深圳計為自動化技術有限公司市場部2019年4月10日發布）
