物位開關過程連接的種類和應用

2017-06-11

　　物位開關在現代工業中，物位開關有著廣泛的應用。作為一種工業測量儀器儀表，與其他設備的安裝連接，才能更好地進行相關物位的測量。但不同的工況環境和不同的物位開關對于過程連接有著不同的要求，那么物位開關過程連接的常見種類和應用都有哪些呢？
　　物位開關的過程連接種類繁多，像螺紋連接、卡箍連接及法蘭連接，其中尤以螺紋連接和法蘭連接兩種連接方式最為常見。
　　一、螺紋過程連接及其應用
　　螺紋過程連接常用的尺寸是3/4"、1"、11/2"，其螺紋有兩類：即60°圓錐管螺紋(NPT)和55°圓柱管螺紋(G螺紋)。60°圓錐管螺紋(NPT)牙型角度為60°，圓錐內螺紋與圓錐外螺紋進行配合，旋緊后螺紋本身具有密封能力，使用中允許加入密封填料，如密封膠或生料帶，達到密封效果，使氣體或液體等介質不會外漏；55°圓柱管螺紋(G螺紋)牙型角度為55°，采用此種螺紋過程連接，必須在密封平面上壓墊片，方能達到密封效果。
　　螺紋過程連接是一種廣泛使用可拆卸的固定連接，具有結構簡單、連接可靠、裝拆方便等優點。一般在10KG以下壓力的管道中使用。
　　二、法蘭過程連接及其應用

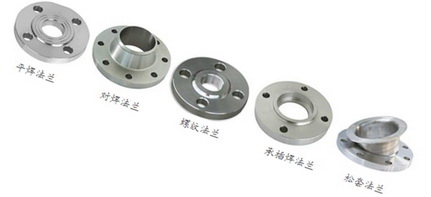

　　法蘭按法蘭與管道的固定方式分為螺紋法蘭、焊接法蘭、松套法蘭；按密封面形式，可分為突面（RF）、凹凸面（MFM）、榫槽面（TG）、環連接面（RJ）。

　　法蘭是將法蘭的圓滑內孔加工成管螺紋，是一種非焊接法蘭，與平焊法蘭或?qū)阜ㄌm相比，螺紋法蘭具有安裝維修方便的特點，可在一些現場不允許焊接的管道上使用。但在管道溫度變化急劇或溫度高于20℃低于-45℃的條件下，不建議使用螺紋法蘭，以免發生泄漏。并且螺紋法蘭的受壓等級不高，一般低壓小直徑用螺紋法蘭，高壓和低壓大直徑用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。
　　在工業管道中，法蘭連接有著十分廣泛的應用，它使用方便，能夠承受較大的壓力。具有拆卸方便、強度高、密封性能好的特點。安裝法蘭時要求兩個法蘭保持平行，法蘭的密封面不能碰傷，并且要清理干凈。法蘭墊片，要根據設計規定選用。

　　根據以上物位開關過程連接的種類和應用，大家可以根據自己的實際需要靈活選擇合適的過程連接方式。為能方便客戶簡單快捷安裝，滿足客戶的差異化需求，深圳計為自動化技術有限公司開發出了國內同類產品最小的法蘭過程連接，即G1/2A和1/2"NPT，這種過程連接方式，特別適合狹小復雜的工況，給客戶帶來了極大的便利。

（深圳計為自動化技術有限公司研發中心2017年6月11日發布）
