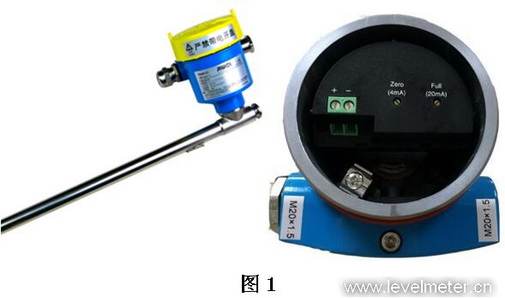

圖1為計為牌Reed-11干簧管液位變送器，它由干簧管液位傳感部分、轉化電路模塊和保護外殼組成，其供電電壓為24V DC，輸出信號為4～20mA標準電流信號。變送器安裝接線時應先慢慢打開外殼上蓋，如圖-1的右邊所示，可以看到內部有液位信號轉化模塊，在模塊的上表面可以清晰地看見兩個接線位，旁邊印有“+”，“-”標識，其中“+”接電源的正極，“-”接電源的負極；在進行變送器的接線時，務必先確認外部提供的電源為24VDC，方可進行接線，如果電源電壓值不符合要求，儀表工作會不正常，容易造成變送器的損壞；接線時應先將線纜穿過防水接頭，按標識進行連接，其中“+”接電源的正極，“-”接電源的負極，不能接反；接線完畢后，應旋緊接頭螺母鎖緊線纜，擰緊上蓋，并旋轉儀表外殼，將防水接頭朝下，如圖-2所示，防止雨水進入殼體內；外殼應按要求進行接地。線纜應選用屏蔽二芯雙絞銅線，線徑應大于0.8mm2,并使用單獨穿線管進行鋪設，盡量避開大功率電動機、變壓器等強磁場干擾源，線纜一端的屏蔽線應進行可靠接地，以提高信號的穩定傳輸。

圖 2

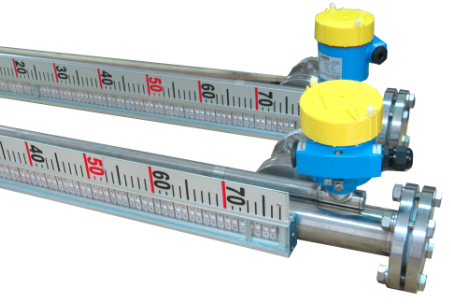

　　計為生產的SW-11磁開關和Reed-11干簧管遠傳變送器可與Flap-11系列磁翻板液位計配套使用組成遠傳磁翻板液位計，其核心部件采用進口處理芯片和進口干簧管，外保護管采用304材質，提高了遠傳變送器的抗腐蝕性與可靠性。計為SW-11磁開關和Reed-11干簧管液位變送器，均通過隔爆和本安雙重防爆認證，更適合在具有爆炸危險環境惡劣的場合應用。

（深圳計為自動化技術有限公司市場部2019年5月5日發布）
