研發(fā)識計為

從研發(fā)認(rèn)識計為

應(yīng)用案例

聯(lián)系我們

深圳計為自動化技術(shù)有限公司

請移步計為自動化新官網(wǎng)：www.jiweimeter.cn

電話：0755-28407683

從研發(fā)認(rèn)識計為

如何鑒別304與316L不銹鋼？

2018-03-27

　　如今世面上的不銹鋼鋼材可謂是琳瑯滿目，進(jìn)貨渠道也是五花八門。在儀器儀表行業(yè)中，不銹鋼鋼材是器件十分重要的原材料，然而，有許多儀表制造商為了節(jié)省成本，常用304不銹鋼冒充316L不銹鋼，欺騙一些不懂行的客戶，直到儀表漸漸被腐蝕、損壞，該客戶才有所察覺。舉個例子，液位開關(guān)中的音叉液位開關(guān)的叉體是用來檢測液位的重要部件，在強(qiáng)腐蝕性環(huán)境中，316L材質(zhì)的叉體是最佳選擇，倘若叉體使用304鋼材，則很有可能會觸發(fā)安全隱患，導(dǎo)致災(zāi)難發(fā)生。接下來，本文將重點(diǎn)介紹304和316L不銹鋼應(yīng)如何鑒別?！　?

鑒別304與316L不銹鋼

　　如何鑒別304和316L不銹鋼？業(yè)外人士用肉眼是很難看出304和316L不銹鋼的區(qū)別的，很多人看到這些數(shù)字就一頭霧水。在成分上，316L不銹鋼含Mo，比304不銹鋼在高溫環(huán)境下耐腐蝕性更好，因此在高溫環(huán)境下，316L不銹鋼的零部件會是首選。鑒別它們有一種較為直觀的辨別方法，就是使用不銹鋼試劑進(jìn)行鑒別，這種試劑可以到正規(guī)渠道購買，也可以自己配置，配置方法如下：

　　一、制作不銹鋼試劑的配方

　?。?）硫氰化銨（NH4SCN）15g

　　（2）鹽酸37%（HCL）5ml

　?。?）氯化亞錫（SnCL2·2H2O）10g

　　（4）8-羥基喹啉（C9NH8OH）0.5g

　?。?）蒸餾水100ml

　　將（1）～（4）加入（5）之后攪拌至完全溶解后即可使用。

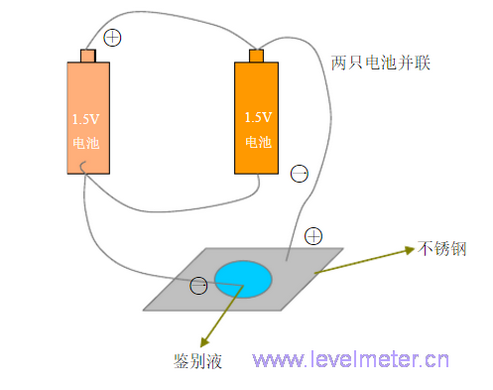

　　二、將試劑液滴一滴在不銹鋼材質(zhì)上，電池正極接在不銹鋼上，負(fù)極直接觸及試劑，并通上電流。試劑會變成黑色或粉紅色，不褪或慢慢褪為316材質(zhì)。變成粉紅色馬上又變成白色者為304材質(zhì)。具體操作請參照下方的鑒別方法裝置圖。

鑒別304與316L不銹鋼

　　另一種方法較為權(quán)威，就是將需檢測的器件送至不銹鋼檢測中心進(jìn)行測試，這個方法的缺點(diǎn)就是需要耗費(fèi)一些時間，且成本較高。一般的不銹鋼檢測包含以下項目：

理化指標(biāo)	尺寸、厚度、密度
力學(xué)性能	楊氏模量、泊松比、室溫壓縮試驗、抗彎強(qiáng)度、扭轉(zhuǎn)、應(yīng)力、應(yīng)力松弛、低溫沖擊、高溫沖擊、磨損、靜液壓、拉伸蠕變試驗、剪切強(qiáng)度、脈沖實(shí)驗
工藝性能	彎曲試驗、擴(kuò)口試驗、壓扁試驗、卷邊試驗、破壞扭矩、液壓試驗
沖擊試驗	夏比缺口沖擊、焊接接頭沖擊
拉伸試驗	抗拉強(qiáng)度、屈服強(qiáng)度、延伸率、斷面收縮率、破斷拉力（鋼絲繩）
硬度試驗	洛氏硬度、布氏硬度、維氏硬度
無損探傷	X射線無損探傷、電磁超聲、超聲探傷、渦流探傷
可靠性試驗	屈服強(qiáng)度、疲勞試驗、鹽霧試驗
成分分析	化學(xué)元素分析、牌號判定、材質(zhì)鑒定
金相分析	晶粒度、鋼中夾雜物含量、金屬和合金宏觀侵蝕和低倍組織缺陷評級、顯微組織、晶間腐蝕、脫碳層深度、塔形、涂鍍層厚度、共晶碳化物不均勻度、石墨碳、α-相
