如何實現磁翻板液位計防護等級達到IP66/IP67？

2018-07-23

　　由于磁翻板液位計大多安裝在室外，工況較為復雜，常受各種灰塵和液體侵蝕。此時磁翻板液位計顯示面板僅達到IP54的國標要求，實踐中發現并不能滿足生產需要。比如水汽極易進入顯示面板內部，造成水凝現象，導致磁翻板液位計的顯示面板變得模糊不清，無法看清具體的液位，影響生產的正常進行；此外，灰塵或雜質也易侵入顯示面板內部，造成翻片翻轉困難甚至無法翻轉，導致液位指示錯誤，為安全生產帶來隱患。所以，為應對復雜工況要求，將磁翻板液位計的防護等級提高到IP66/IP67頗有必要。那么。如何實現磁翻板液位計防護等級達到IP66/IP67呢？
　　要使磁翻板液位計達到IP66/IP67的防護等級，通常需要做到以下兩點：
　　1．對產品結構進行優化設計
　　在對產品結構進行優化設計時，主要下面兩個方面著手：
　　1）減少產品接合面。接合面是產品結構的防塵防水設計中最為薄弱的環節，通常生產中大部分的灰塵、水汽和雜質都是通過接合面進入產品內部的，所以在進行產品結構優化設計時，應盡可能地減少產品的結合面。

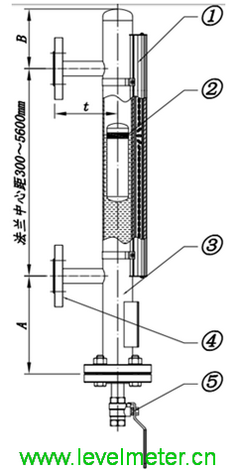

計為磁翻板液位計結構圖

　　2）確保公差符合要求。如果公差過大，產品就會出現縫隙，造成灰塵和水汽的進入，公差過小又會使得接觸部件出現過應力，導致產品變形，甚至出現縫隙。所以，在生產制造過程中，應使公差符合要求，不可過大和過小。
　　2．對密封輔助工藝進行改進
　　密封輔助工藝主要為密封圈、密封膠、過盈配合、防水透氣膜、焊接等。不同的密封輔助材料對密封效果有著重要的影響，所以，在采用密封圈或密封膠進行密封時，必須選擇符合工況要求的密封輔助材料，在選擇時，尤其應注意密封輔助材料的工作溫度、強度（屈服強度）等材料特性，在有螺栓連接的地方，還需要特別注意產品外部的安裝螺孔的設計，不能與產品內部直接貫通或與產品內部的孔貫通。這是因為，磁翻板液位計產品存在內外導通的間隙通道，使用時灰塵和水汽會沿著間隙通道進入產品內部，所以在進行封堵時，必須根據應用工況的不同要求對密封輔助工藝進行改進。
　　實踐證明，只要做好結構設計的改善和密封輔助工藝的改進兩個方面的工作，就能夠?qū)崿F(xiàn)磁翻板液位計防護等級達到IP66或IP67的要求。
　　對于生產中更為惡劣的工況，為使磁翻板液位計的密封效果更好，還可以采用玻璃密封，并輔以抽真空和充氮氣的方法進行有針對性的改進，使磁翻板液位計達到更高的防護等級。

（深圳計為自動化技術有限公司研發中心2018年7月23日發布）
